Rückbiegeanschluss Typ RÜBOX Z
Einreihiger bzw. zweireihiger Rückbiegeanschluss für Bewehrungsanschlüsse

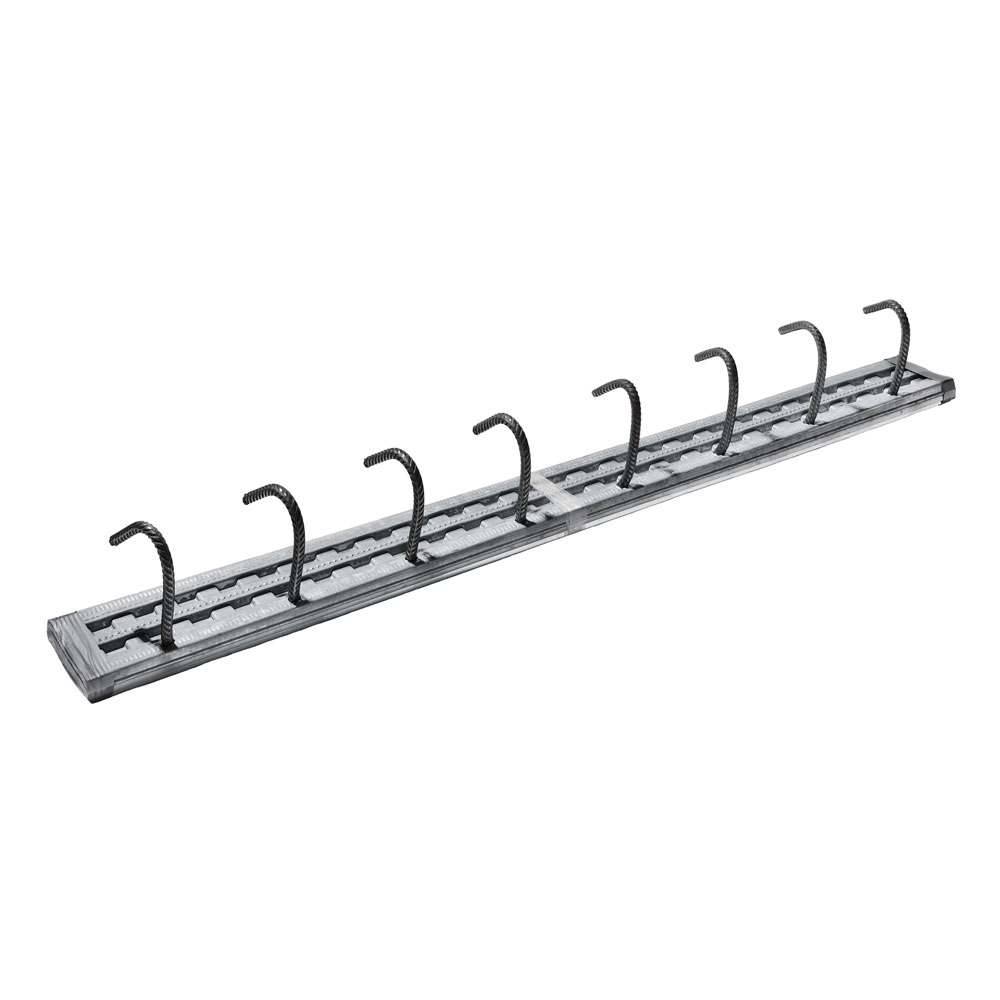

Einreihiger Rückbiegeanschluss

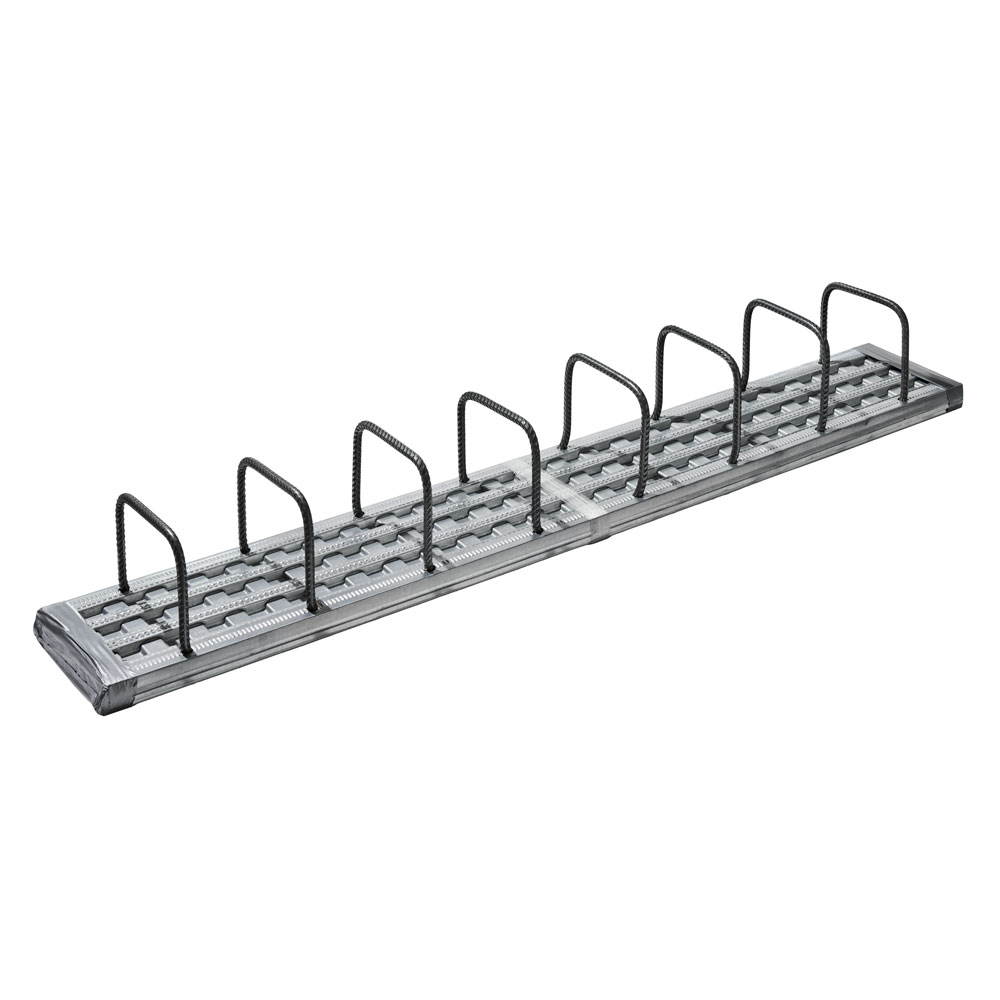

Zweireihiger Rückbiegeanschluss
- Mit bauaufsichtlicher Zulassung (Z-21.8-2162) durch das Deutsche Institut für Bautechnik (DIBt)
- Eingestuft in die Fugenkategorie rau/verzahnt bei einer Beanspruchung längs/quer zum Bewehrungsanschluss (Fuge)
- Statische Berechnungen nach DIN EN 1992-1-1 NA(D) und DBV-Merkblatt „Rückbiegen von Betonstahl und Anforderungen an Verwahrkästen nach EC2“
- Standardlänge 1.250 mm
- Standardhöhe 170 mm
- Für noch höhere Querkraftwiderstände
Einreihiger Rückbiegeanschluss
Bezeichnung |
Stab Ø |
Abstand s |
Kastenbreite |
Bügelbreite |
lü |
Art.-Nr. |
|---|---|---|---|---|---|---|
Rübox Z 115 / 8-15 - RB 7 - 1250 | 8 | 150 | 115 | - | 320 | 404111 |
Rübox Z 115 / 10-15 - RB 7 - 1250 | 10 | 150 | 115 | - | 390 | 404114 |
Rübox Z 115 / 12-15 - RB 7 - 1250 | 12 | 150 | 115 | - | 460 | 404117 |
Zweireihiger Rückbiegeanschluss
Bezeichnung |
Stab-Ø |
Abstand s |
Kastenbreite |
Bügelbreite |
lü |
Art.-Nr. |
|---|---|---|---|---|---|---|
Rübox Z 115 / 8-15 - RB 4 - 1250 | 8 | 150 | 115 | 90 | 320 | 404121 |
Rübox Z 115 / 10-15 - RB 4 - 1250 | 10 | 150 | 115 | 90 | 390 | 404125 |
Rübox Z 115 / 12-15 - RB 4 - 1250 | 12 | 150 | 115 | 90 | 460 | 404127 |
Rübox Z 145 / 8-15 - RB 4 - 1250 | 8 | 150 | 145 | 120 | 320 | 404151 |
Rübox Z 145 / 10-15 - RB 4 - 1250 | 10 | 150 | 145 | 120 | 390 | 404154 |
Rübox Z 145 / 12-15 - RB 4 - 1250 | 12 | 150 | 145 | 120 | 460 | 404157 |
Rübox Z 185 / 08-15 - RB 4 - 1250 | 8 | 150 | 185 | 160 | 320 | 404171 |
Rübox Z 185 / 10-15 - RB 4 - 1250 | 10 | 150 | 185 | 160 | 390 | 404174 |
Rübox Z 185 / 12-15 - RB 4 - 1250 | 12 | 150 | 185 | 160 | 460 | 404177 |
Rübox Z 225 / 8-15 - RB 4 - 1250 | 8 | 150 | 225 | 190 | 320 | 404211 |
Rübox Z 225 / 10-15 - RB 4 - 1250 | 10 | 150 | 225 | 190 | 390 | 404214 |
Rübox Z 225 / 12-15 - RB 4 - 1250 | 12 | 150 | 225 | 190 | 460 | 404217 |
