z. B. Typ FM Dehnungsfugenband innenliegend

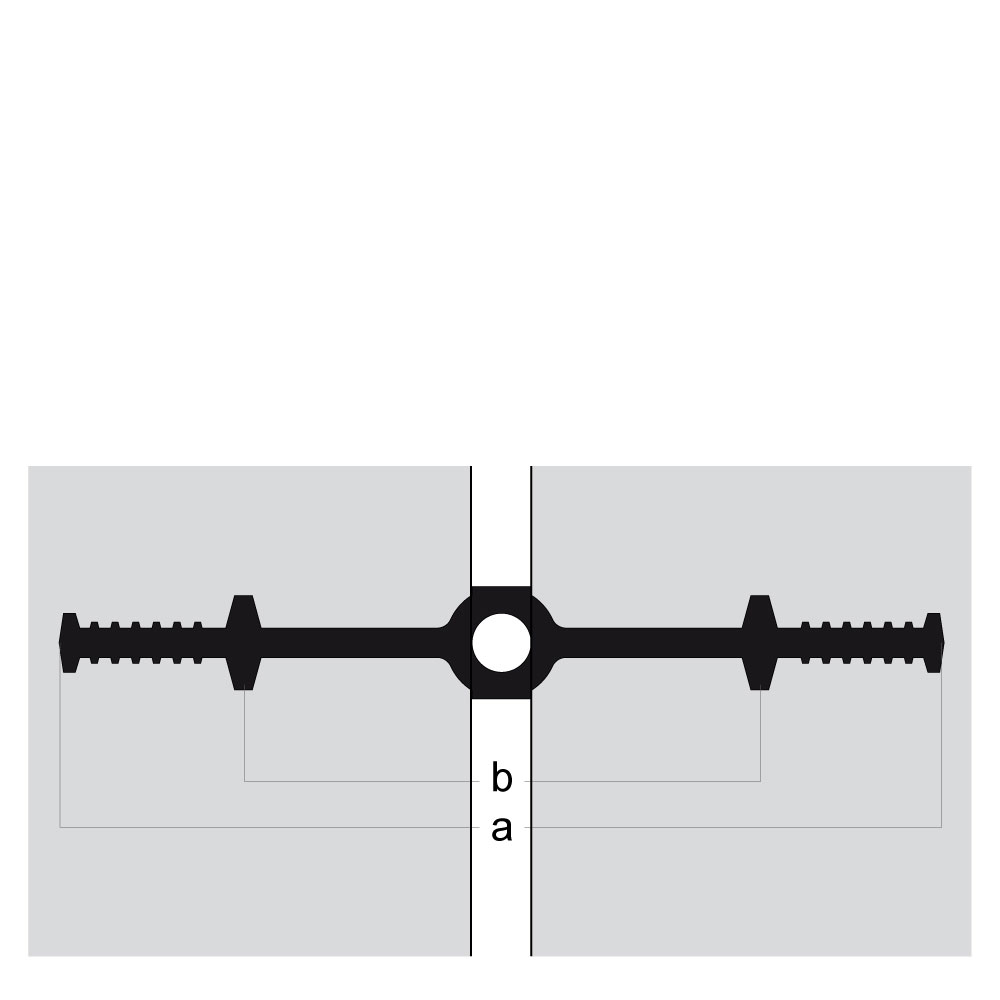

a = Gesamtbeite
b = Breite des Dehnteils
Form 1: Liegende (flache) Kreuzung
Form 6: Stehende (senkrechte) Ecke

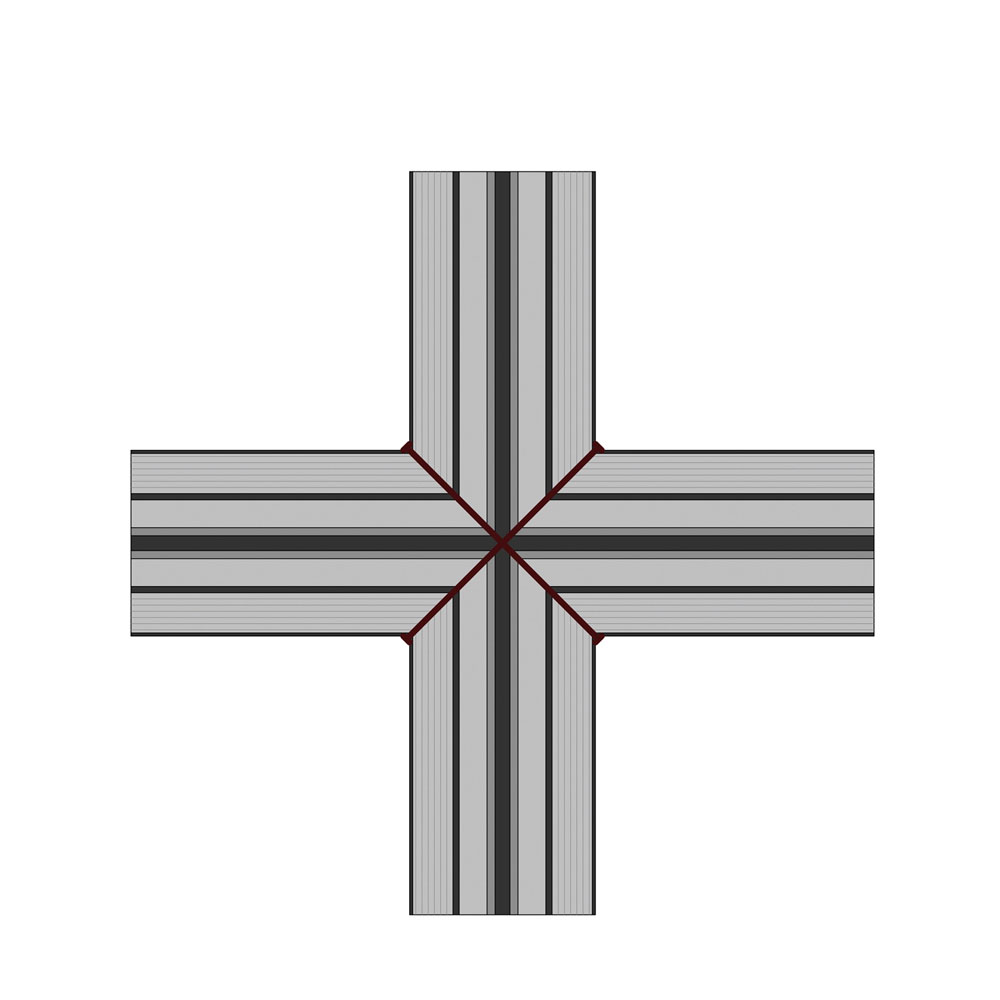

Form 1: Liegende (flache) Kreuzung

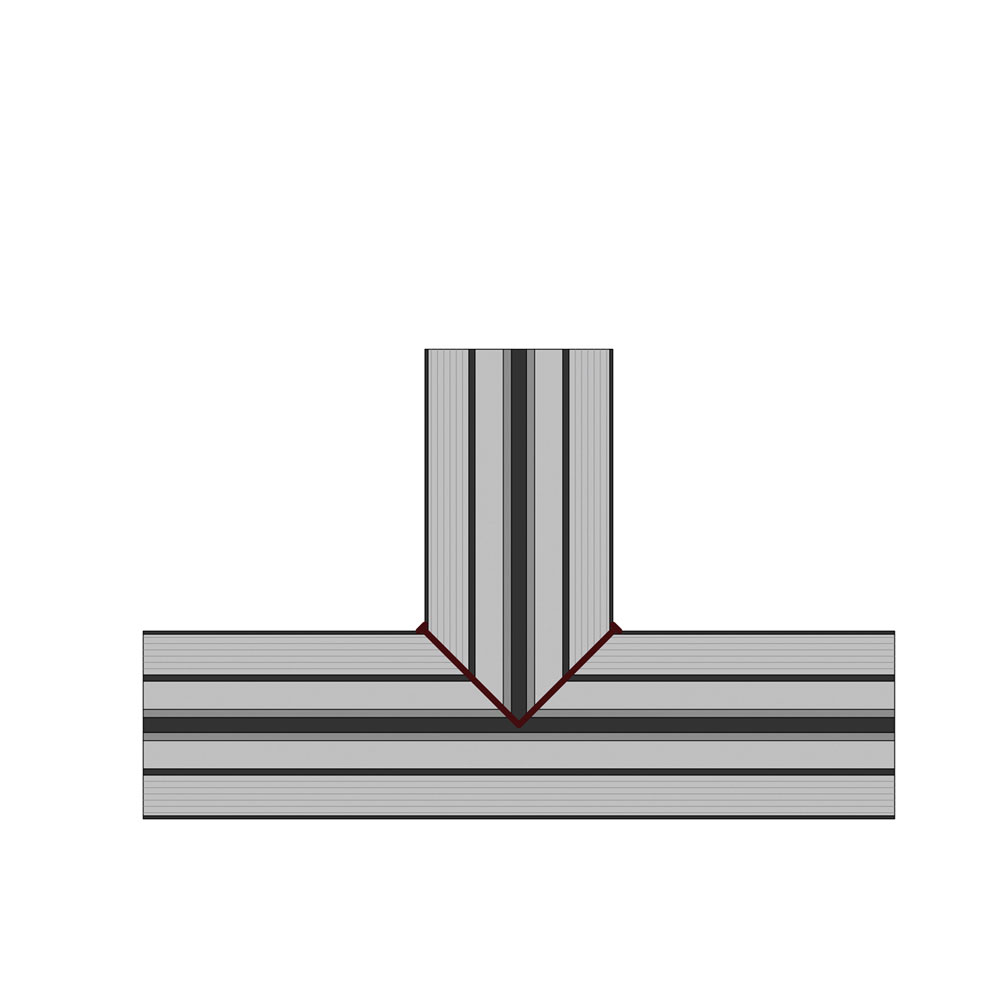

Form 2: Liegende (flache) T-Verbindung

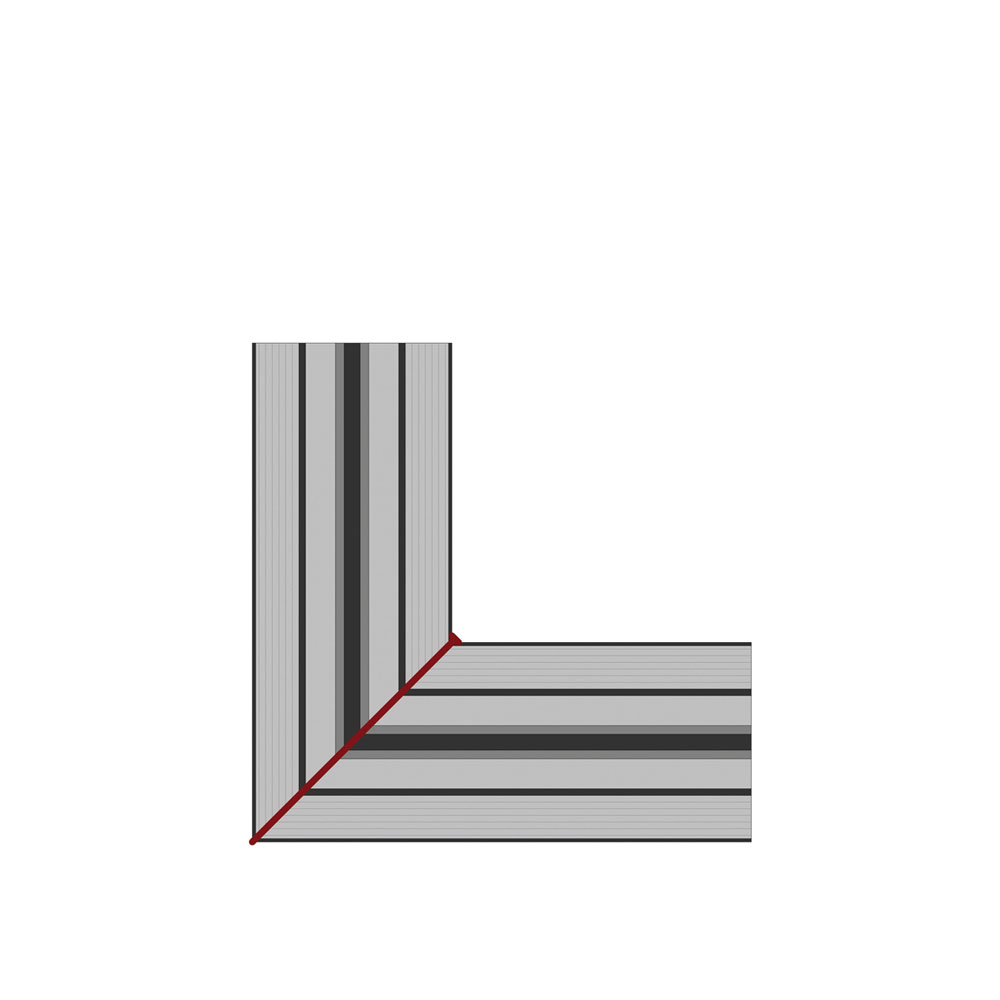

Form 3: Liegende (flache) Ecke

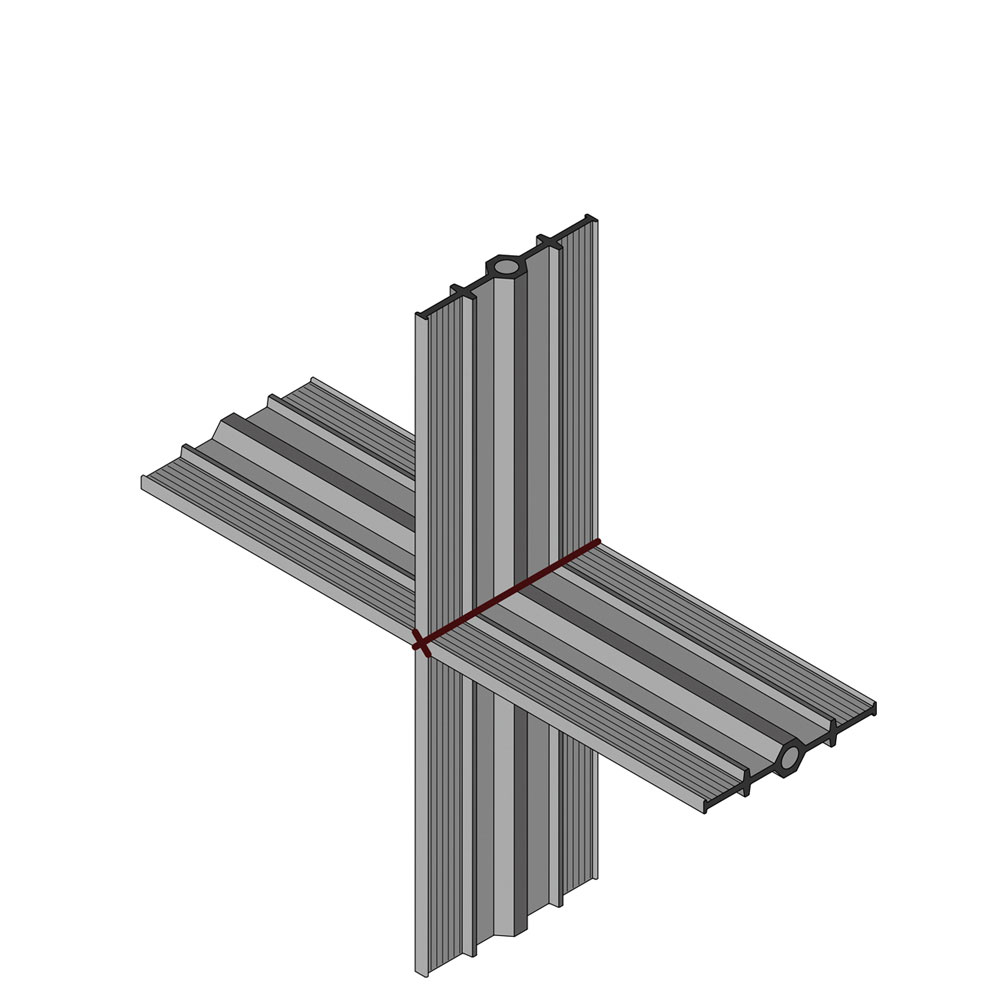

Form 4: Stehende (senkrechte) Kreuzung

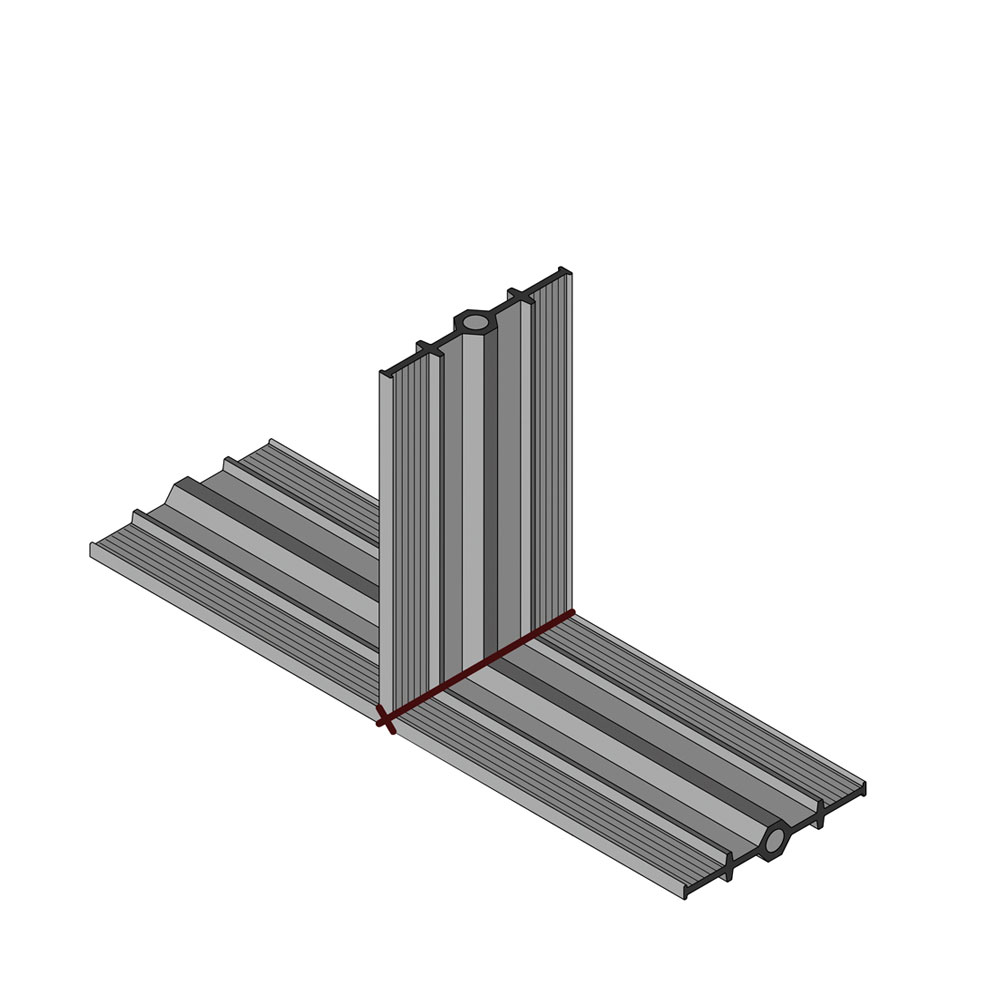

Form 5: Stehende (senkrechte) T-Verbindung

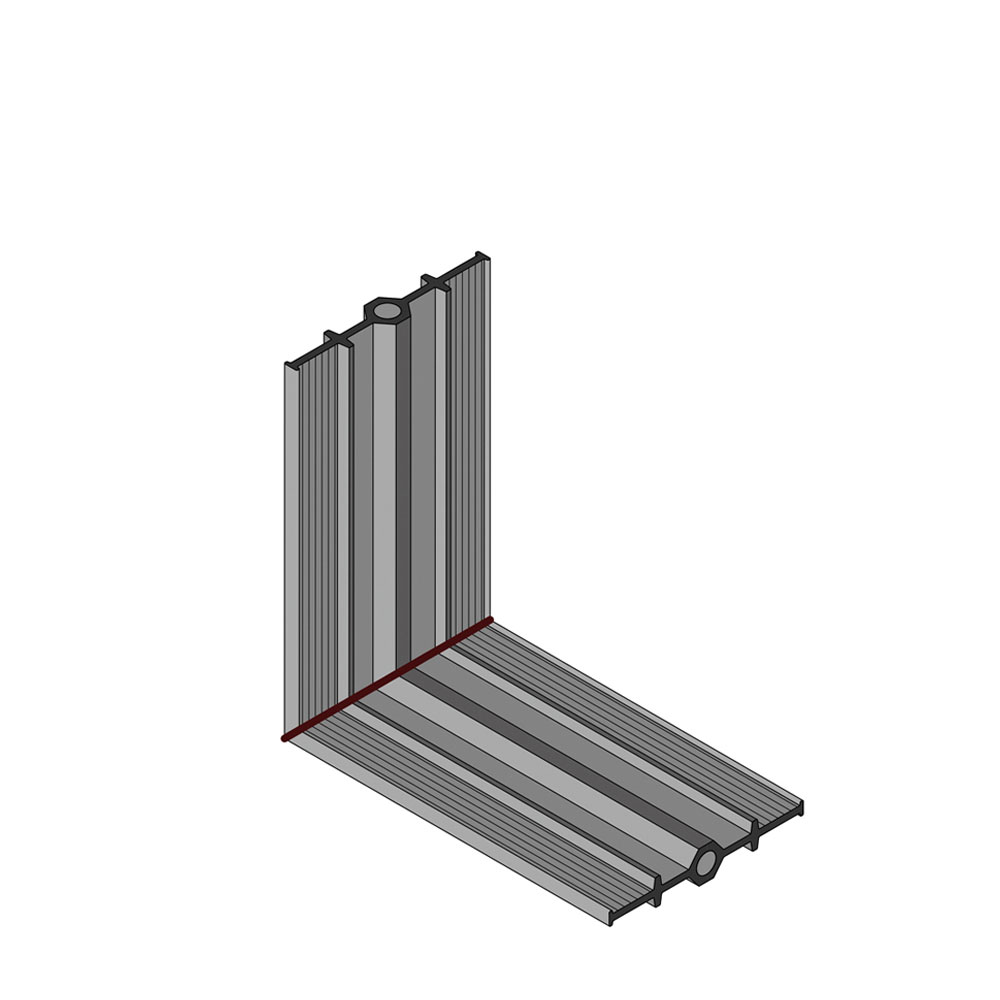

Form 6: Stehende (senkrechte) Ecke

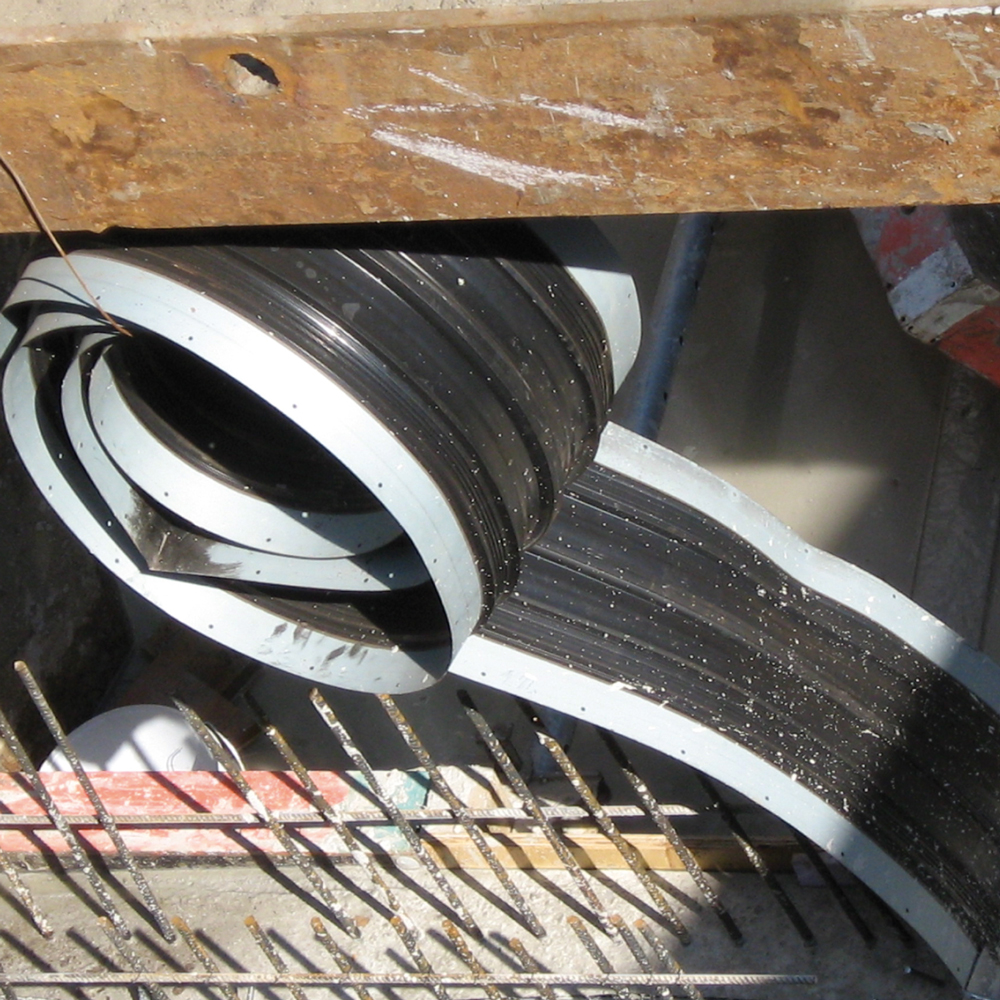

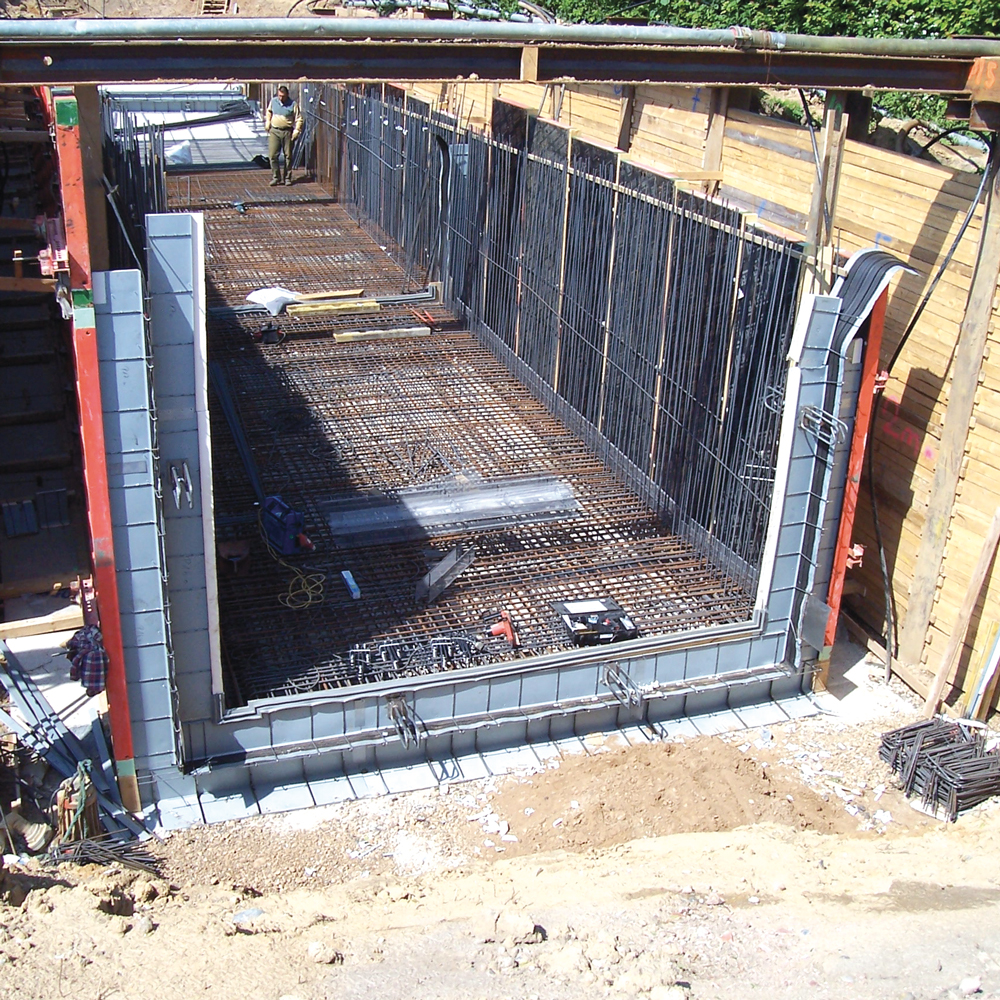

recostal® DFI als Abschalelement im Tunnelbau

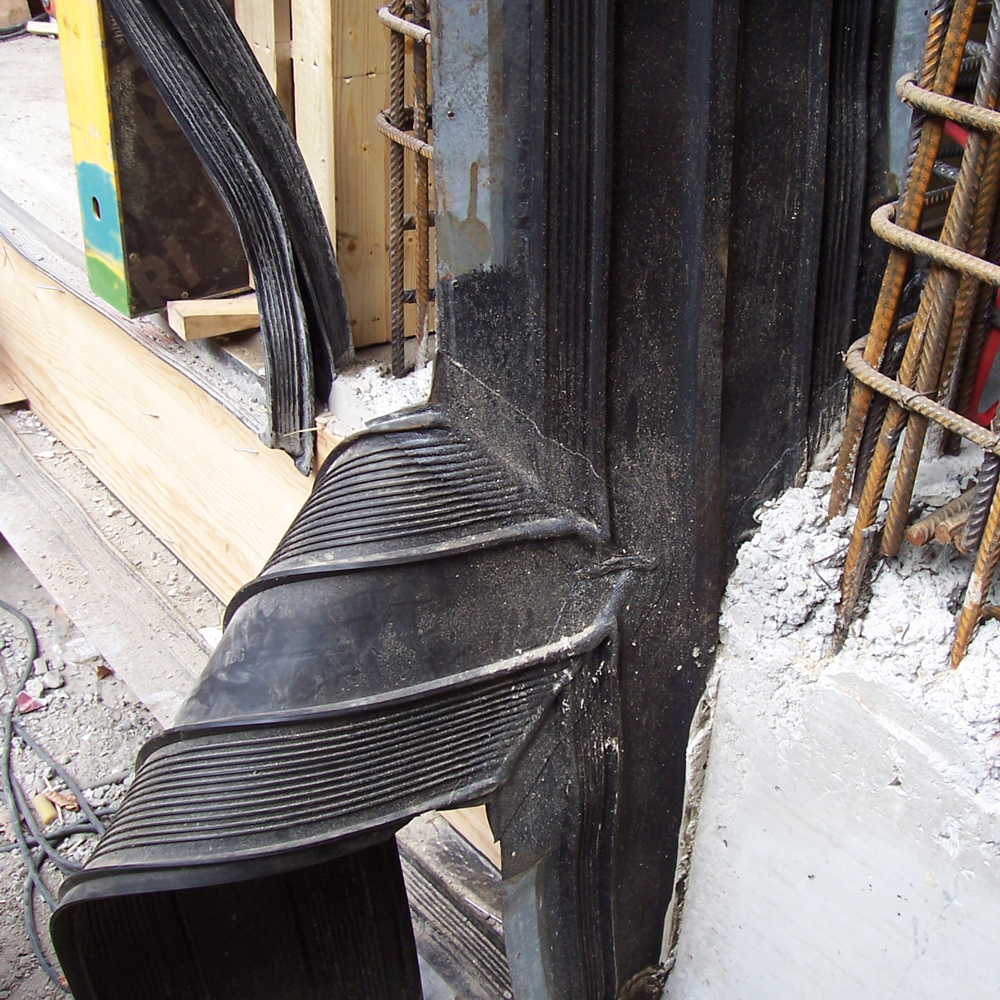

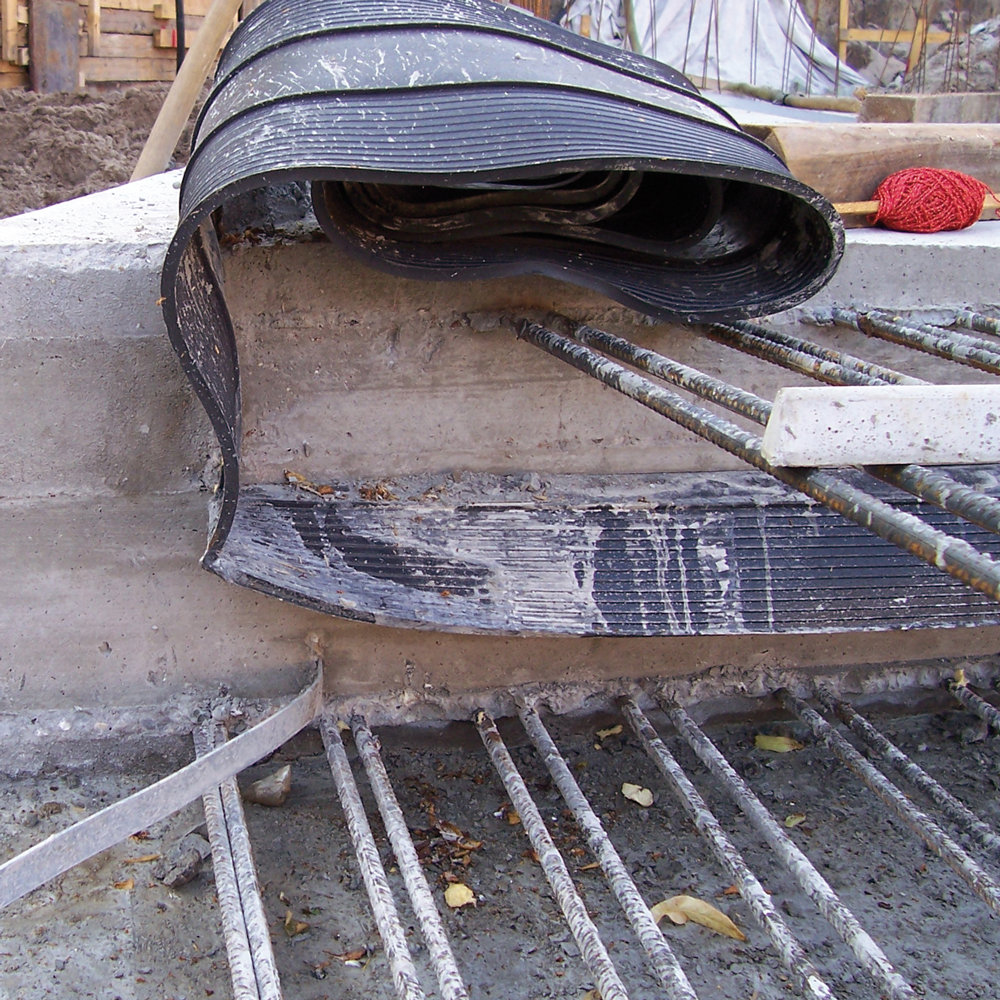

Sonderausführung mit seitlich einvulkanisierten Stahllaschen
Materialgüten
- Thermoplastische Kunststoffe gemäß Werksnorm
- Thermoplastische Kunststoffe gemäß DIN 18541
- Elastomer gemäß DIN 7865
- Alle Formteile haben i. d. R. jeweils 500 mm Schenkellänge
- Weitere Abmessungen, Formteile und Sonderausführungen auf Anfrage
Hinweis
Formteile müssen werkseitig vom Fugenbandhersteller angefertigt werden. Senden Sie uns einfach Ihre Pläne, wir unterbreiten Ihnen gern ein individuelles Angebot.
Dehnungsfugenband innenliegend
Bezeichnung |
Gesamtbreite a |
Breite des Dehnteils b |
|---|---|---|
D 240 - DIN 18541 - Dehnungsfugenband, innenliegend | 240 | 85 |
D 320 - DIN 18541 - Dehnungsfugenband, innenliegend | 320 | 110 |
FM 250 - DIN 7865 - Elastomer Dehnungsfugenband, innenliegend | 250 | 125 |
FM 300 - DIN 7865 - Elastomer Dehnungsfugenband, innenliegend | 300 | 175 |
FM 350 - DIN 7865 - Elastomer Dehnungsfugenband, innenliegend | 350 | 180 |
FMS 350 - DIN 7865 - Elastomer Stahl Dehnungsfugenband, innenliegend | 350 | 120 |
Zubehör
Bezeichnung |
VPE |
Art.-Nr. |
|---|---|---|
Fugenbandklammer | 200 St. | 307222 |
