z. B. Typ F Arbeitsfugenband innenliegend

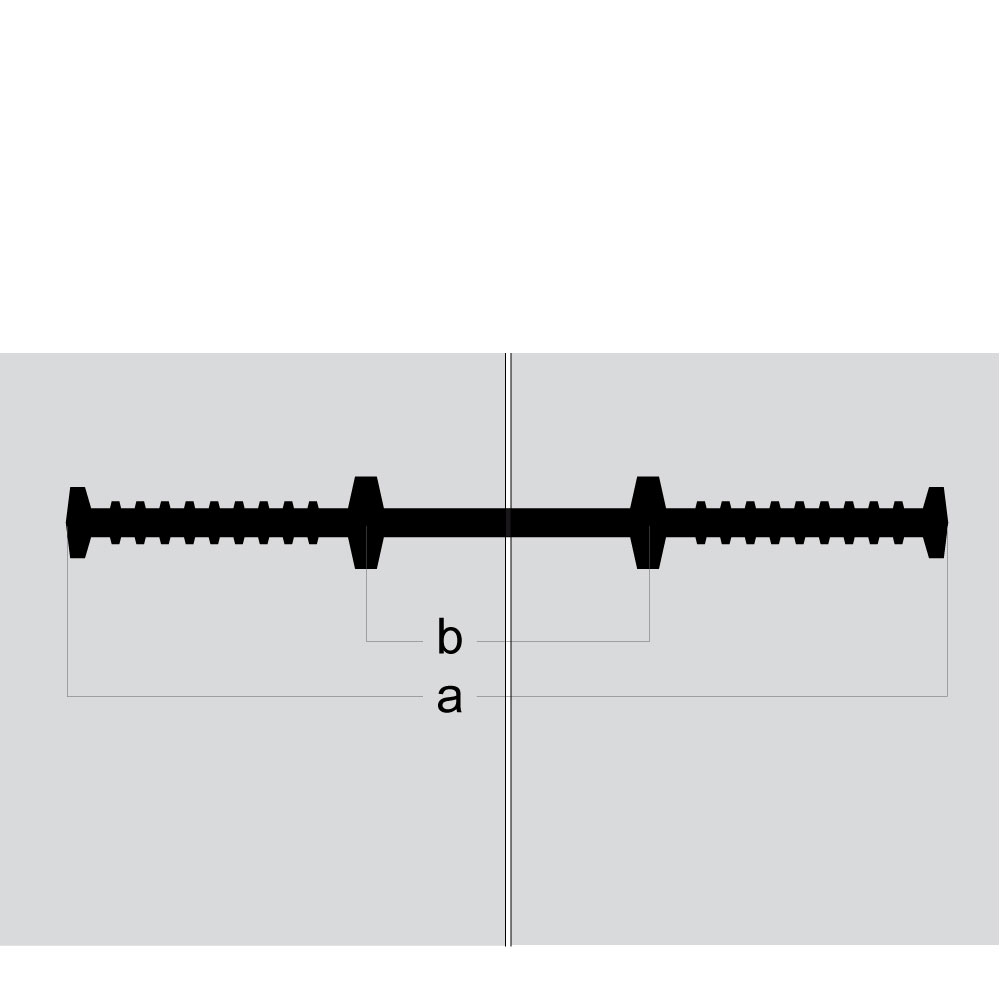

a = Gesamtbeite
b = Breite des Dehnteils
Form 1: Liegende (flache) Kreuzung
Form 6: Stehende (senkrechte) Ecke

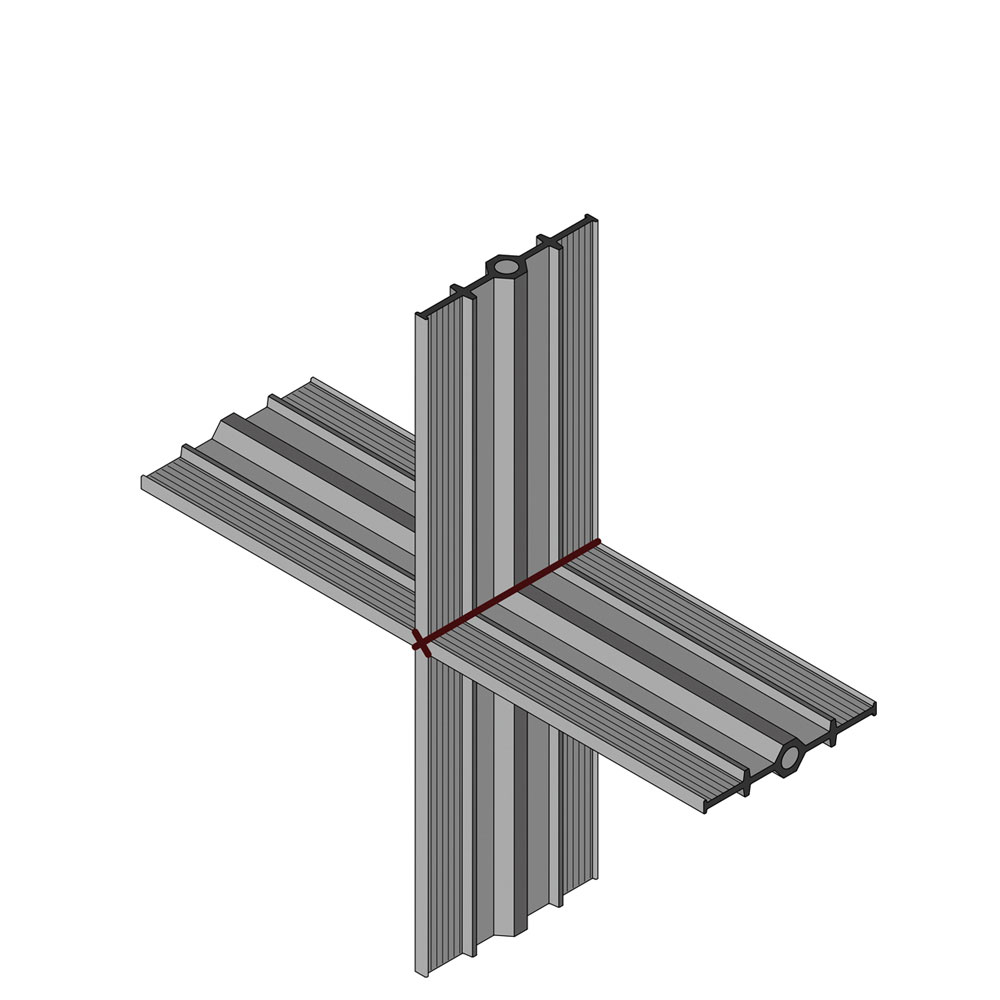

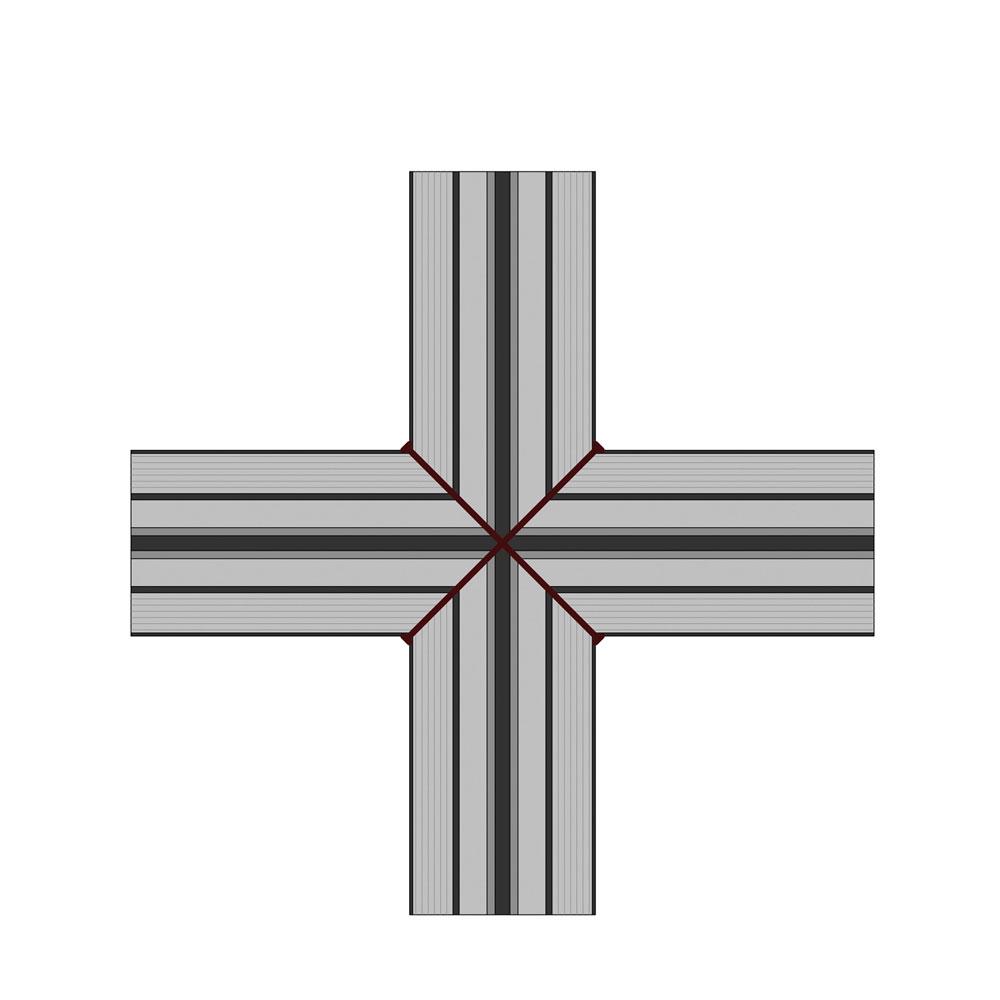

Form 1: Liegende (flache) Kreuzung

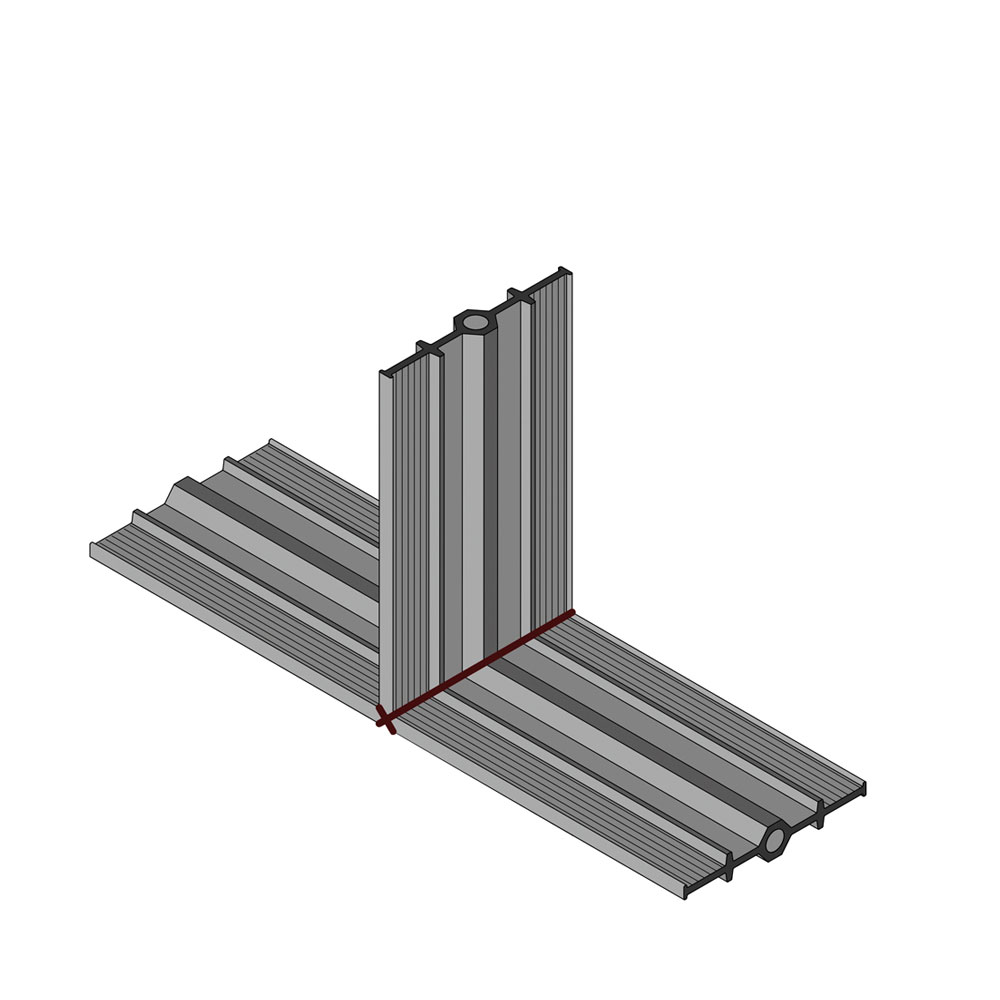

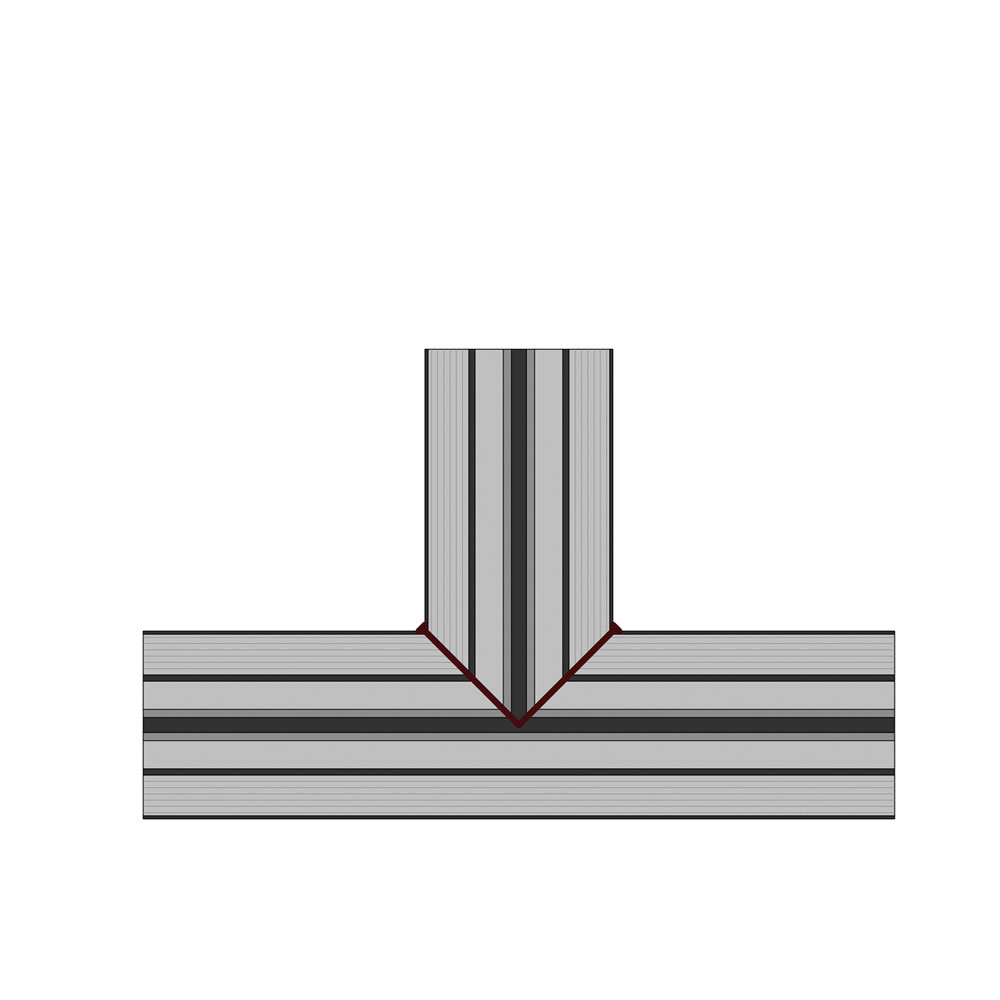

Form 2: Liegende (flache) T-Verbindung

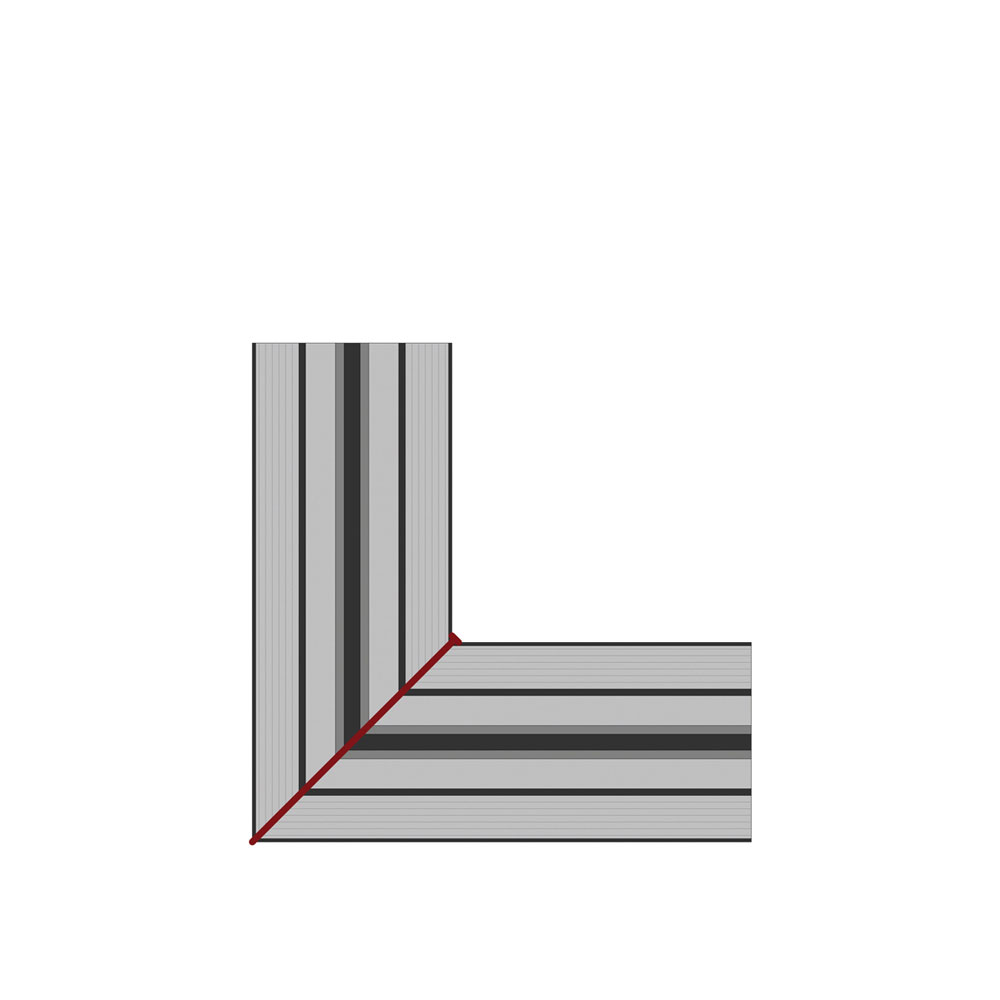

Form 3: Liegende (flache) Ecke
Form 4: Stehende (senkrechte) Kreuzung
Form 5: Stehende (senkrechte) T-Verbindung

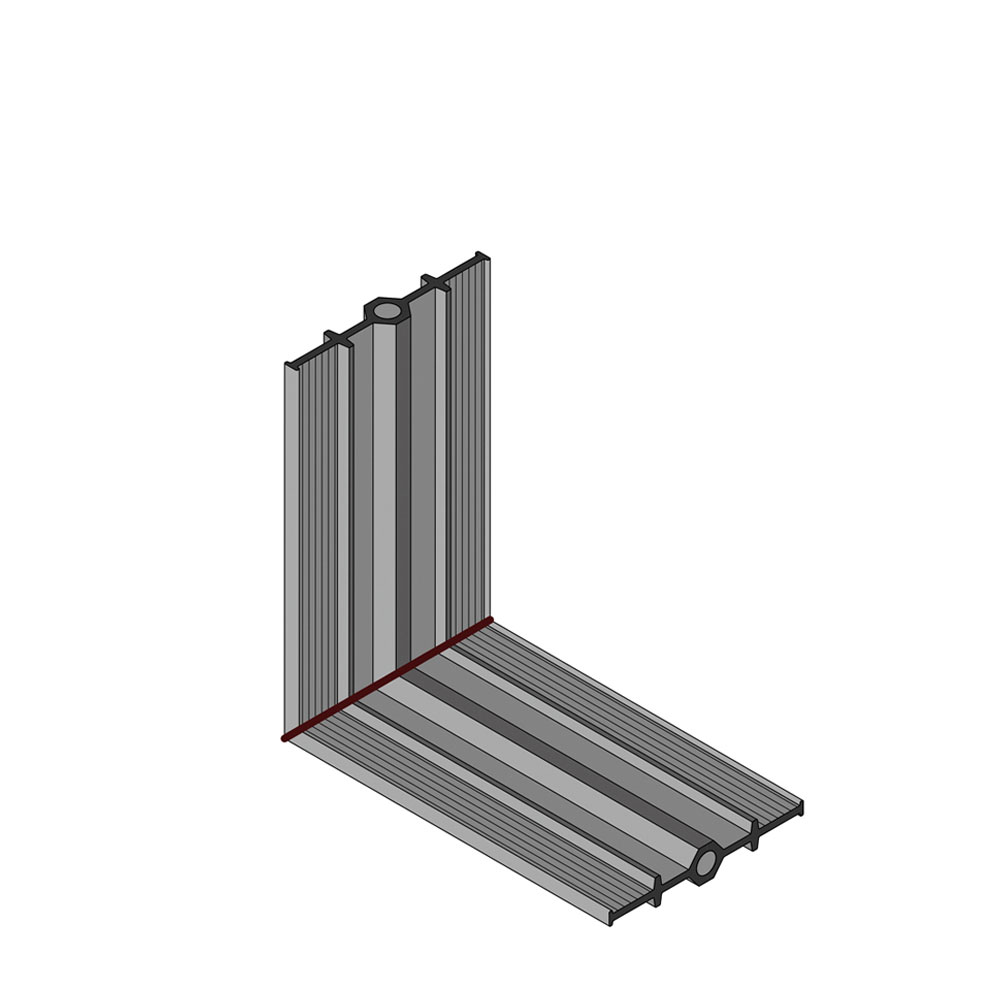

Form 6: Stehende (senkrechte) Ecke

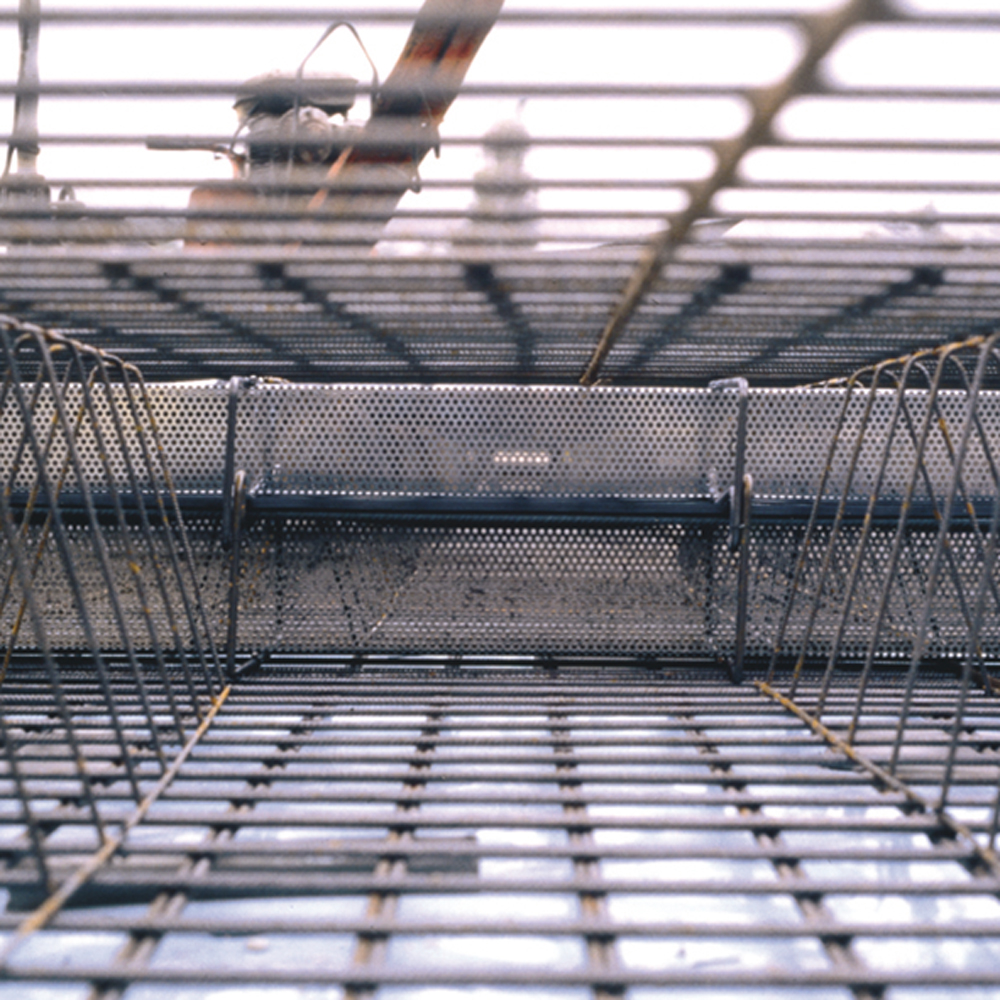

recostal® 2000 AFI Abschalprofil

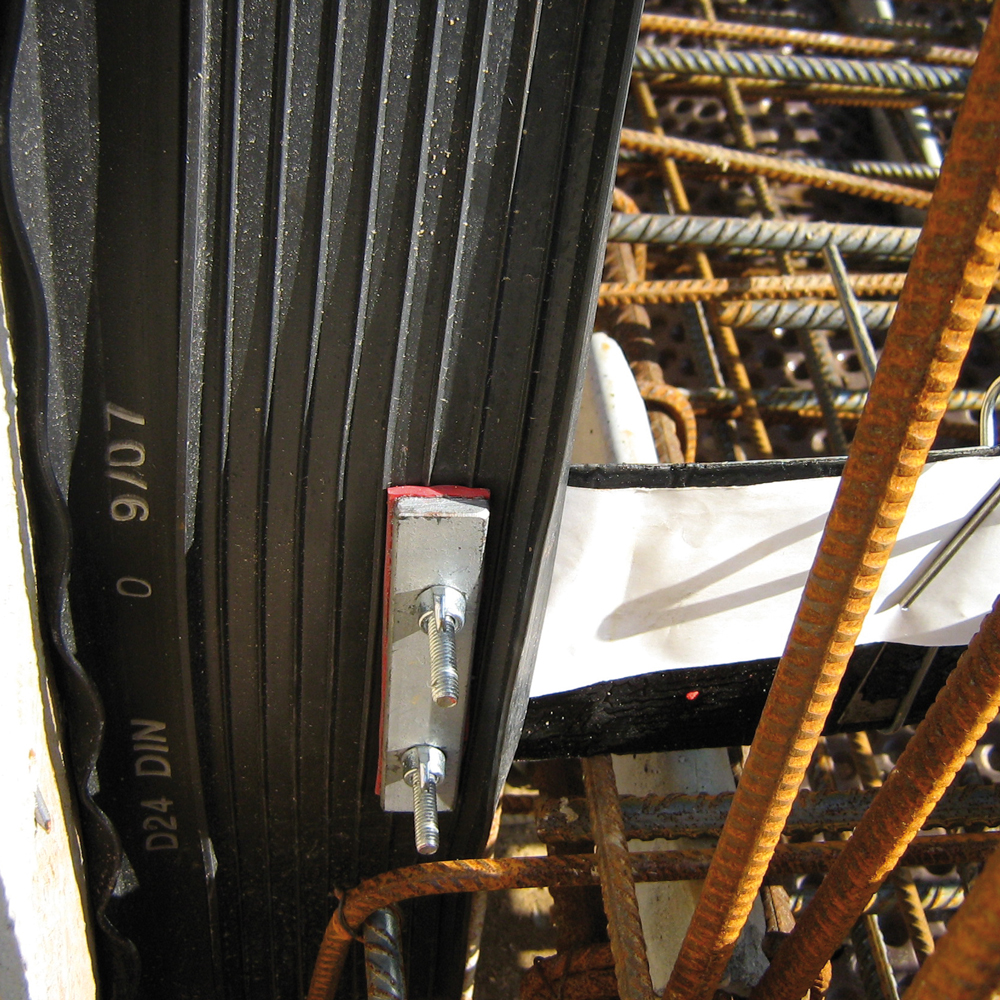

ELMCO – DF/AF für den Anschluss von innenliegenden Fugenbändern an ELMCO – Dichtbleche

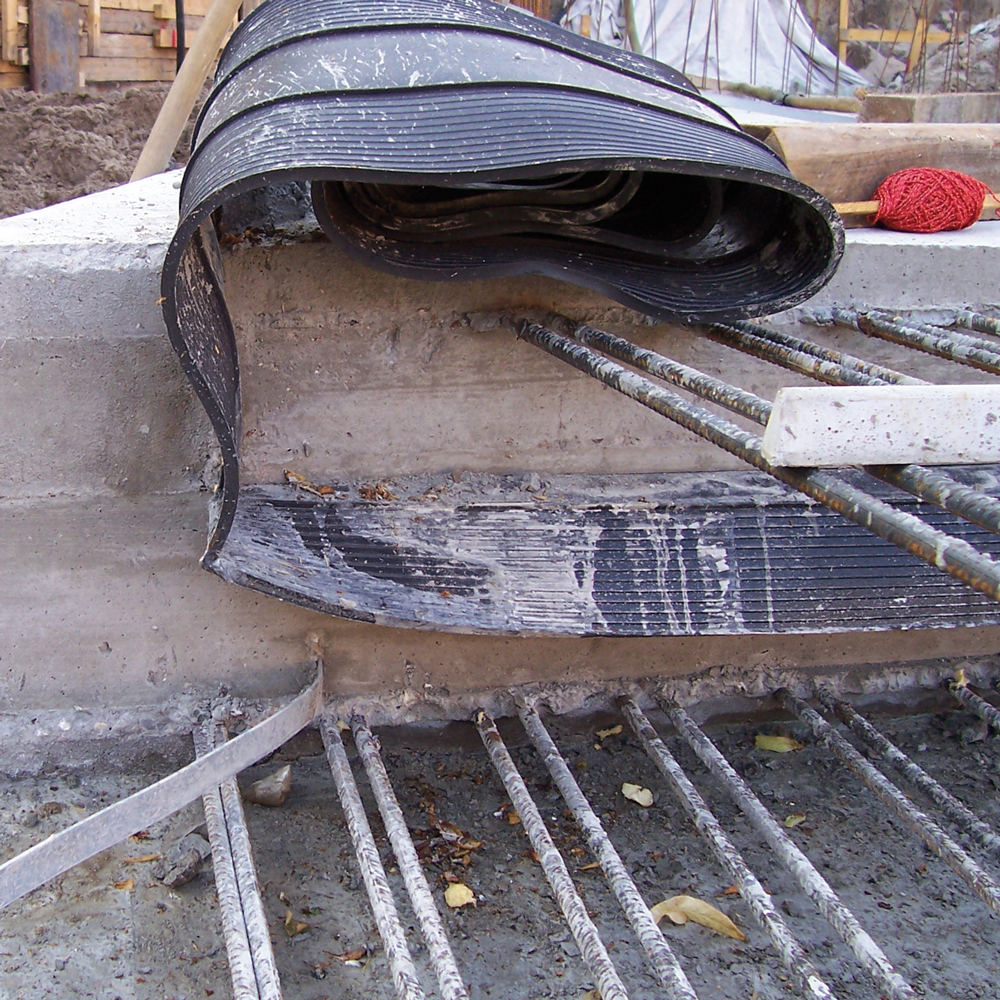

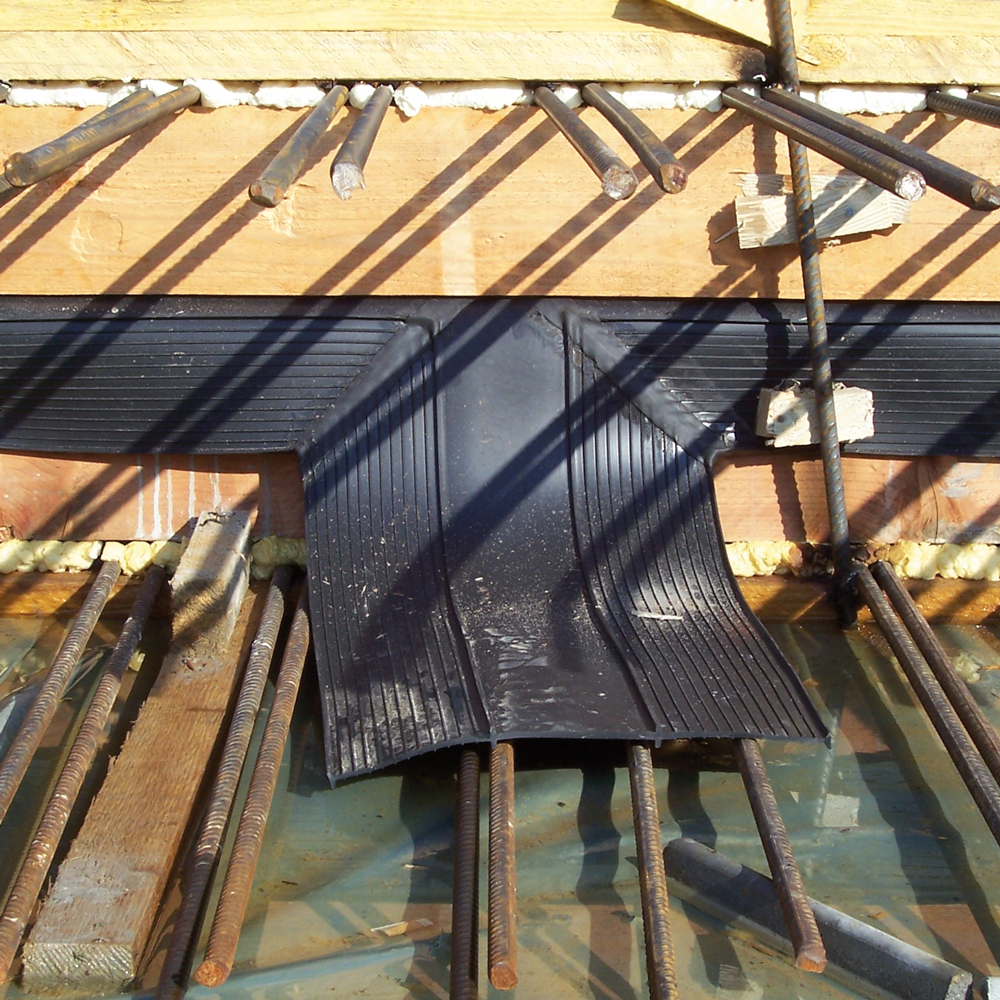

Werkseitiges Formteil als flaches T-Stück

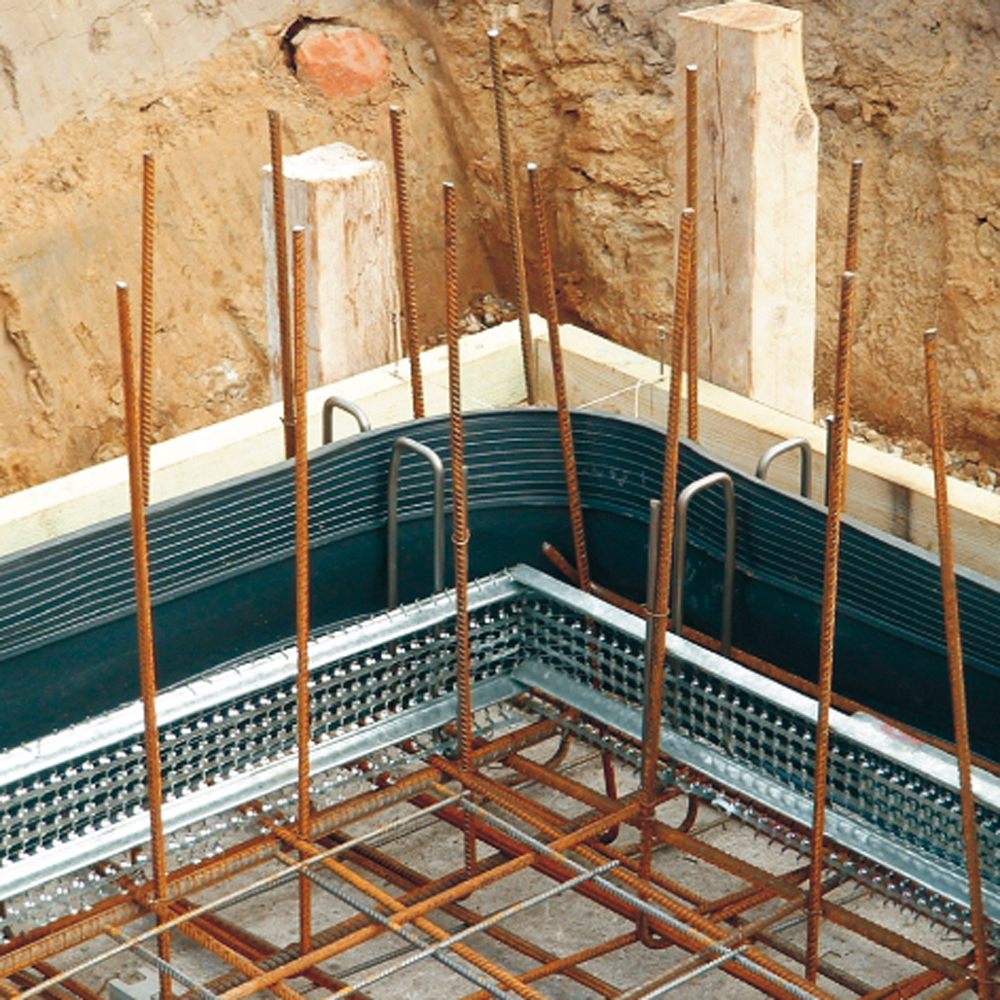

Aufkantungselement aus feinmaschigem Streckmetall
Materialgüten
- Thermoplastische Kunststoffe gemäß Werksnorm
- Thermoplastische Kunststoffe gemäß DIN 18541
- Elastomer gemäß DIN 7865
- Alle Formteile haben i. d. R. jeweils 500 mm Schenkellänge
Hinweis
Formteile müssen werkseitig vom Fugenbandhersteller angefertigt werden. Senden Sie uns einfach Ihre Pläne, wir unterbreiten Ihnen gern ein individuelles Angebot.
Arbeitsfugenband innenliegend
Bezeichnung |
Gesamtbeite a |
Breite des Dehnteils b |
|---|---|---|
A 240 - DIN 18541 - Arbeitsfugenband, innenliegend | 240 | 85 |
A 320 - DIN 18541 - Arbeitsfugenband, innenliegend | 320 | 110 |
F 250 - DIN 7865 - Elastomer Arbeitsfugenband, innenliegend | 250 | 80 |
F 300 - DIN 7865 - Elastomer Arbeitsfugenband, innenliegend | 300 | 100 |
Zubehör
Bezeichnung |
VPE |
Art.-Nr. |
|---|---|---|
Fugenbandklammer | 200 St. | 307222 |
