Trennfugenelement ELMCO – DPST
Deckenplattenschall-Trennelement für die DIN-gerechte Ausbildung von Trennfugen

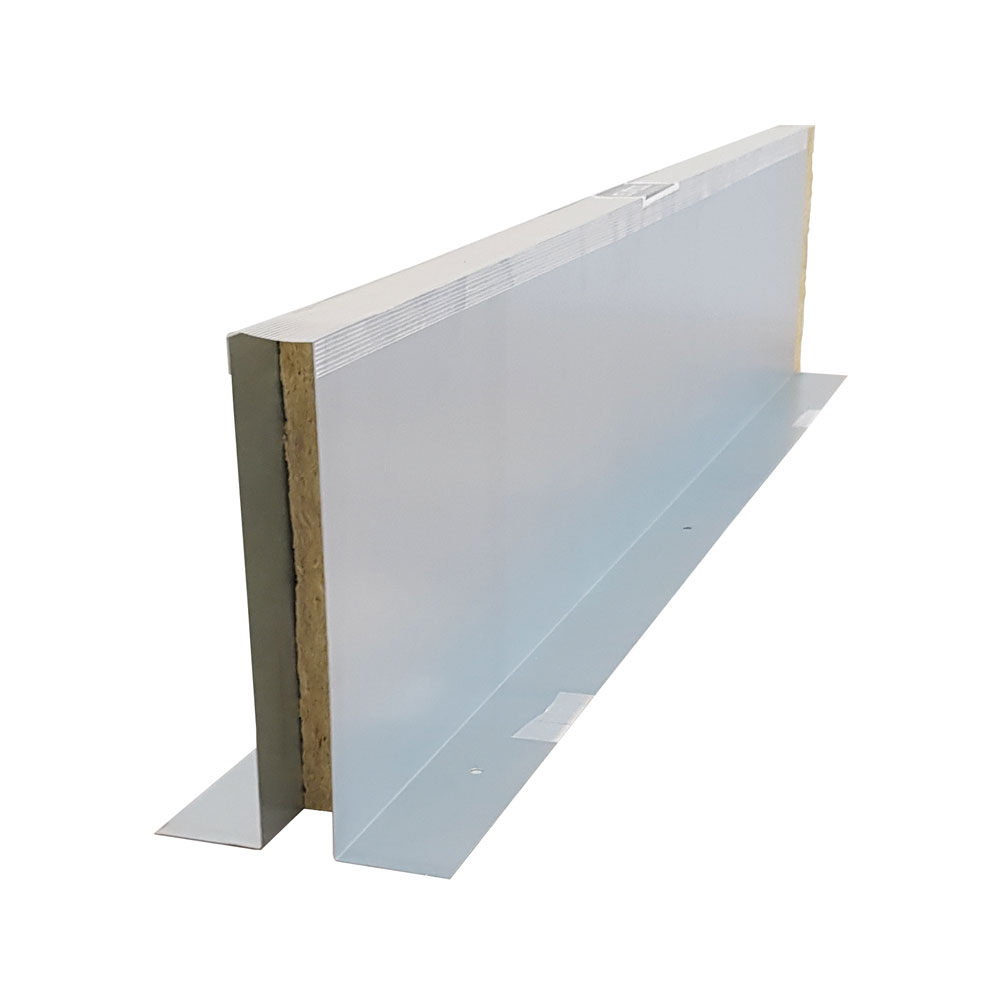

Trennfugenelement ELMCO – DPST mit Ausführung der Seitenteile als Vollblechwangen
- Deckenplatten-Schallentkopplung zwischen Reihen- oder Doppelhäusern gemäß DIN 4109, Beiblatt 1, Abschnitt 2.3
- Gemäß DIN 4102 Teil 4, Abschnitt 4.4.2.3 geeignet für F90-A Wände
- Standardelementlänge 1.250 mm, in Elementhöhe 160, 180, 200, 220, 240 und 250 mm lieferbar
- Standard-Dämmstärke 40 mm, auf Wunsch in 60 oder 80 mm lieferbar
- Element aus 2 verzinkten Feinblechwangen, mit mittig eingeklebter verdichteter Steinwolle
- Mit Nut, Feder und oberseitiger Abdichtung gegen Feuchtigkeitseintritt
- Befestigung mit Nageldübeln auf der Mauerkrone
- Mit Abdeckfolie zum Schutz während der Betonage
Trennfugenelement ELMCO – DPST, Dämmstärke 40 mm
Bezeichnung |
Höhe in mm |
Länge in mm |
Dämmstärke |
Art.-Nr. |
|---|---|---|---|---|
ELMCO – DPST Typ 160/40/1250 | 160 | 1.250 | 40 | 125550 |
ELMCO – DPST Typ 180/40/1250 | 180 | 1.250 | 40 | 125551 |
ELMCO – DPST Typ 200/40/1250 | 200 | 1.250 | 40 | 125552 |
ELMCO – DPST Typ 220/40/1250 | 220 | 1.250 | 40 | 125553 |
ELMCO – DPST Typ 240/40/1250 | 240 | 1.250 | 40 | 125554 |
ELMCO – DPST Typ 250/40/1250 | 250 | 1.250 | 40 | 125555 |
Trennfugenelement ELMCO – DPST, Dämmstärke 50 mm
Bezeichnung |
Höhe in mm |
Länge in mm |
Dämmstärke |
Art.-Nr. |
|---|---|---|---|---|
ELMCO – DPST Typ 160/50/1250 | 160 | 1.250 | 50 | 125590 |
ELMCO – DPST Typ 180/50/1250 | 180 | 1.250 | 50 | 125591 |
ELMCO – DPST Typ 200/50/1250 | 200 | 1.250 | 50 | 125592 |
ELMCO – DPST Typ 220/50/1250 | 220 | 1.250 | 50 | 125593 |
ELMCO – DPST Typ 240/50/1250 | 240 | 1.250 | 50 | 125594 |
ELMCO – DPST Typ 250/50/1250 | 250 | 1.250 | 50 | 125595 |
Trennfugenelement ELMCO – DPST, Dämmstärke 60 mm
Bezeichnung |
Höhe in mm |
Länge in mm |
Dämmstärke |
Art.-Nr. |
|---|---|---|---|---|
ELMCO – DPST Typ 160/60/1250 | 160 | 1.250 | 60 | 125560 |
ELMCO – DPST Typ 180/60/1250 | 180 | 1.250 | 60 | 125561 |
ELMCO – DPST Typ 200/60/1250 | 200 | 1.250 | 60 | 125562 |
ELMCO – DPST Typ 220/60/1250 | 220 | 1.250 | 60 | 125563 |
Trennfugenelement ELMCO – DPST, Dämmstärke 80 mm
Bezeichnung |
Höhe in mm |
Länge in mm |
Dämmstärke |
Art.-Nr. |
|---|---|---|---|---|
ELMCO – DPST Typ 160/80/1250 | 160 | 1.250 | 80 | 125580 |
ELMCO – DPST Typ 180/80/1250 | 180 | 1.250 | 80 | 125581 |
ELMCO – DPST Typ 200/80/1250 | 200 | 1.250 | 80 | 125582 |
ELMCO – DPST Typ 220/80/1250 | 220 | 1.250 | 80 | 125583 |
