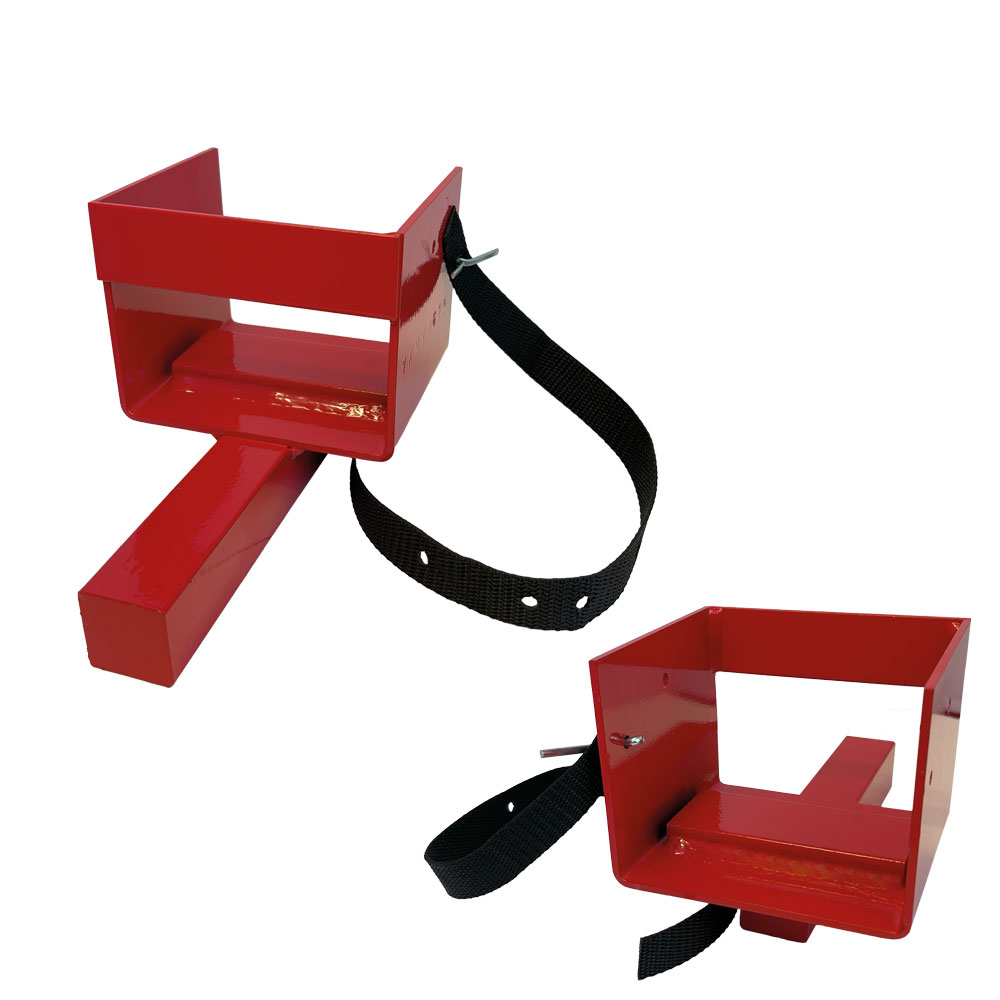

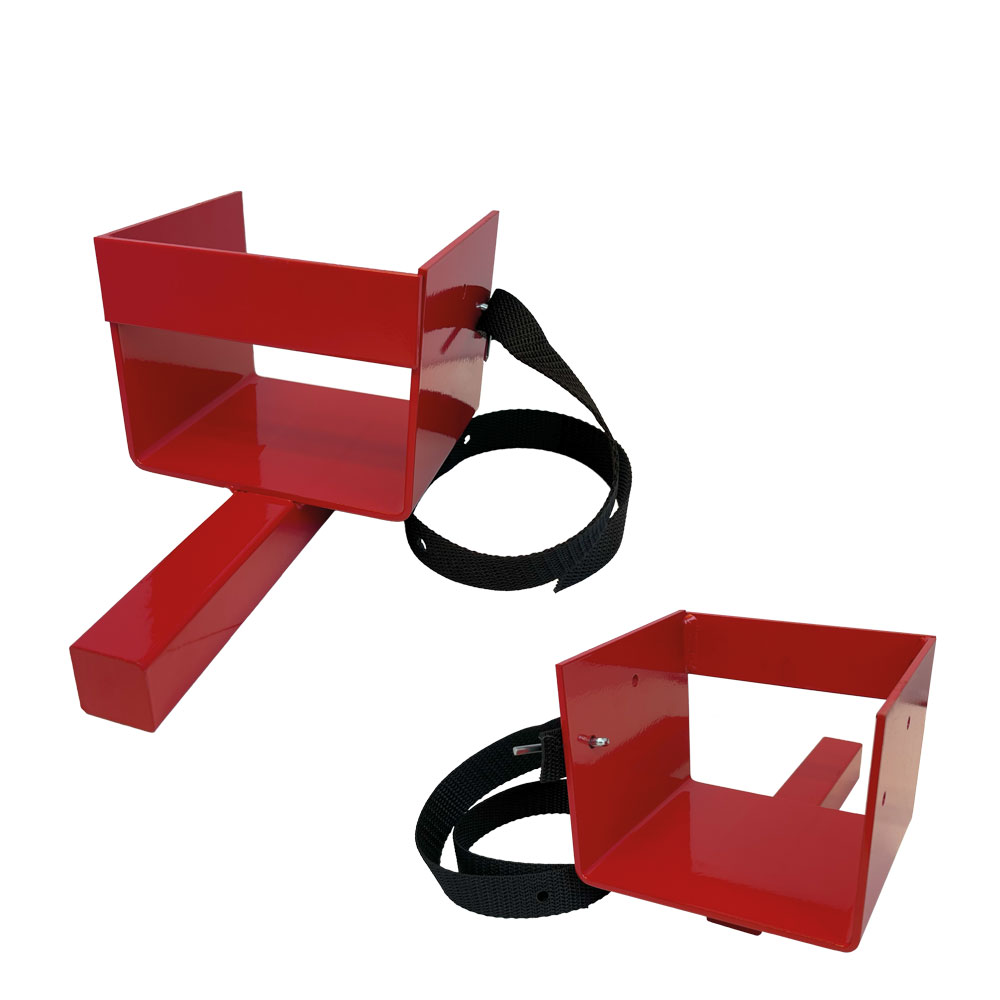

Rüstschuh Typ 1 - 30 x 30, Stecktiefe = 95 mm, grundiert, mit Klemmband, zum Einstecken
Rüstschuh Typ 3 - 25 x 25, Stecktiefe = 95 mm, grundiert, mit Klemmband, zum Einstecken

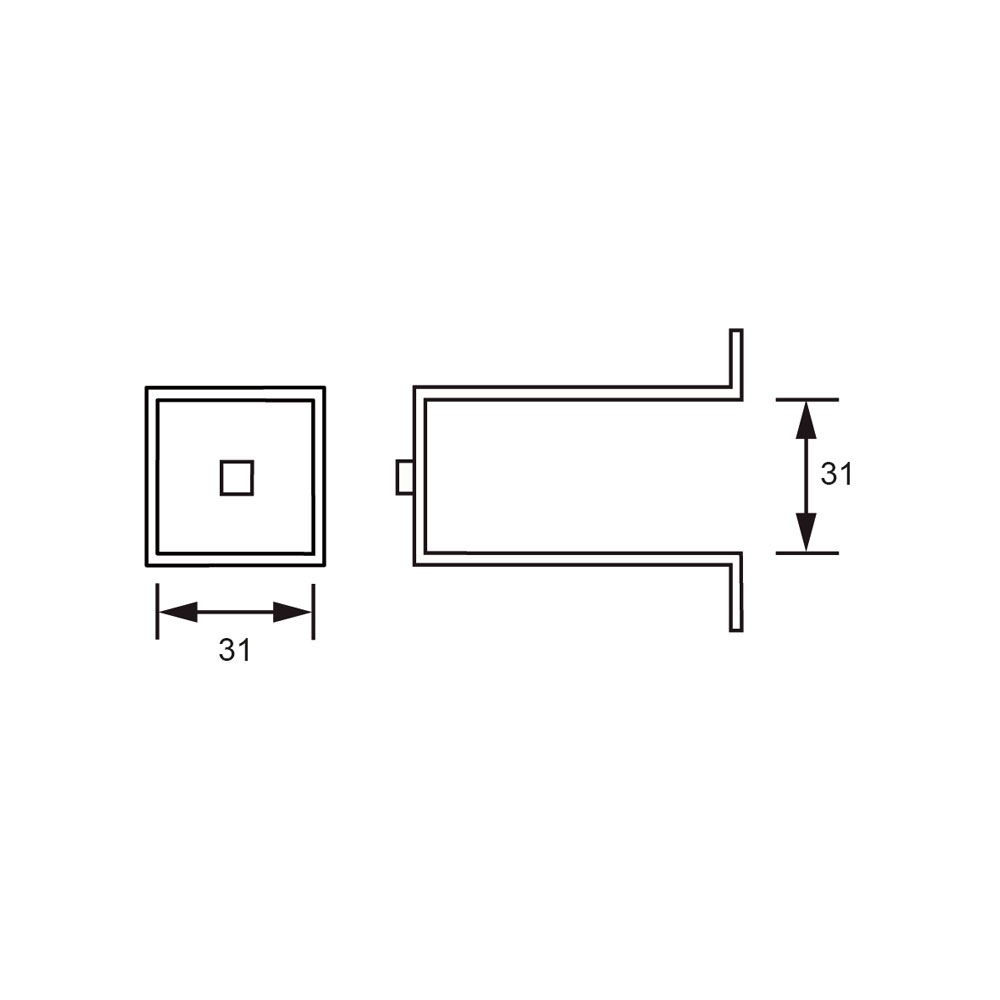

Rüsthülse für Rüstschuh Typ 1 - 31/31/100 mm
Rüsthülse für Rüstschuh Typ 1 - 31/31/100 mm

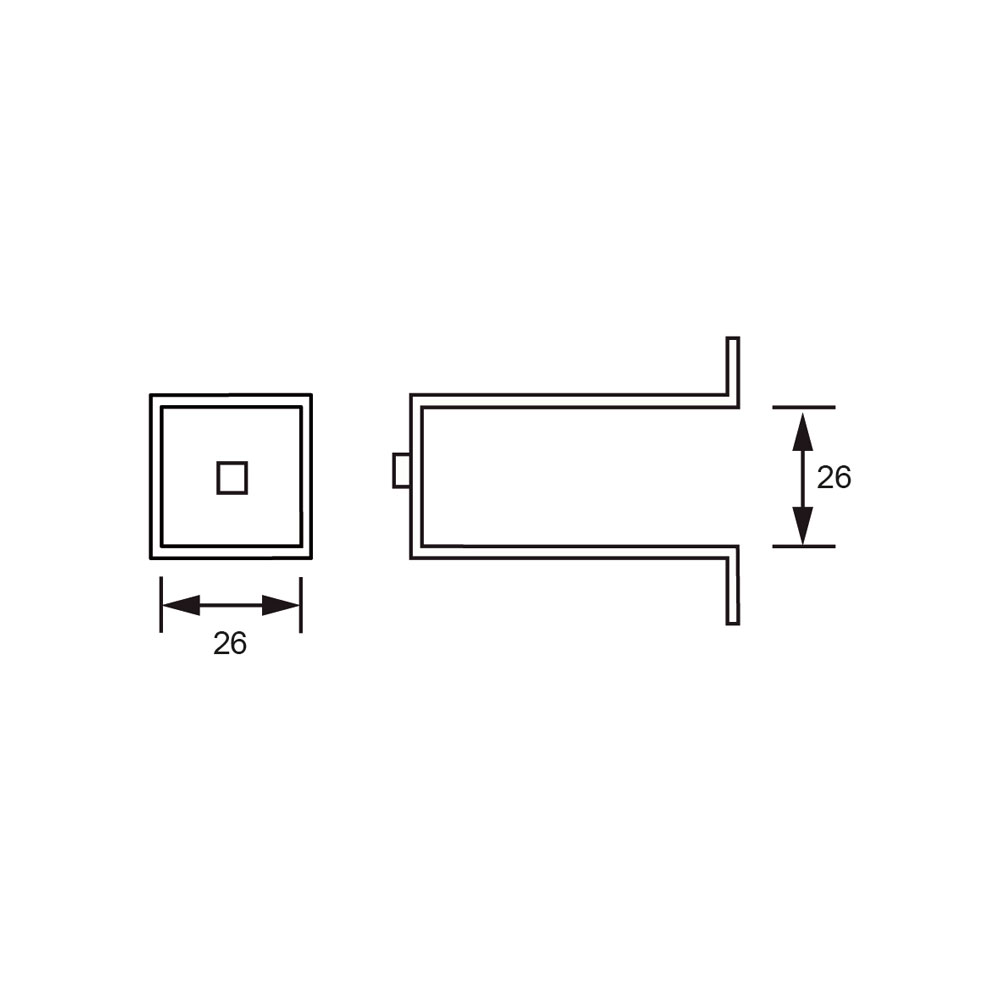

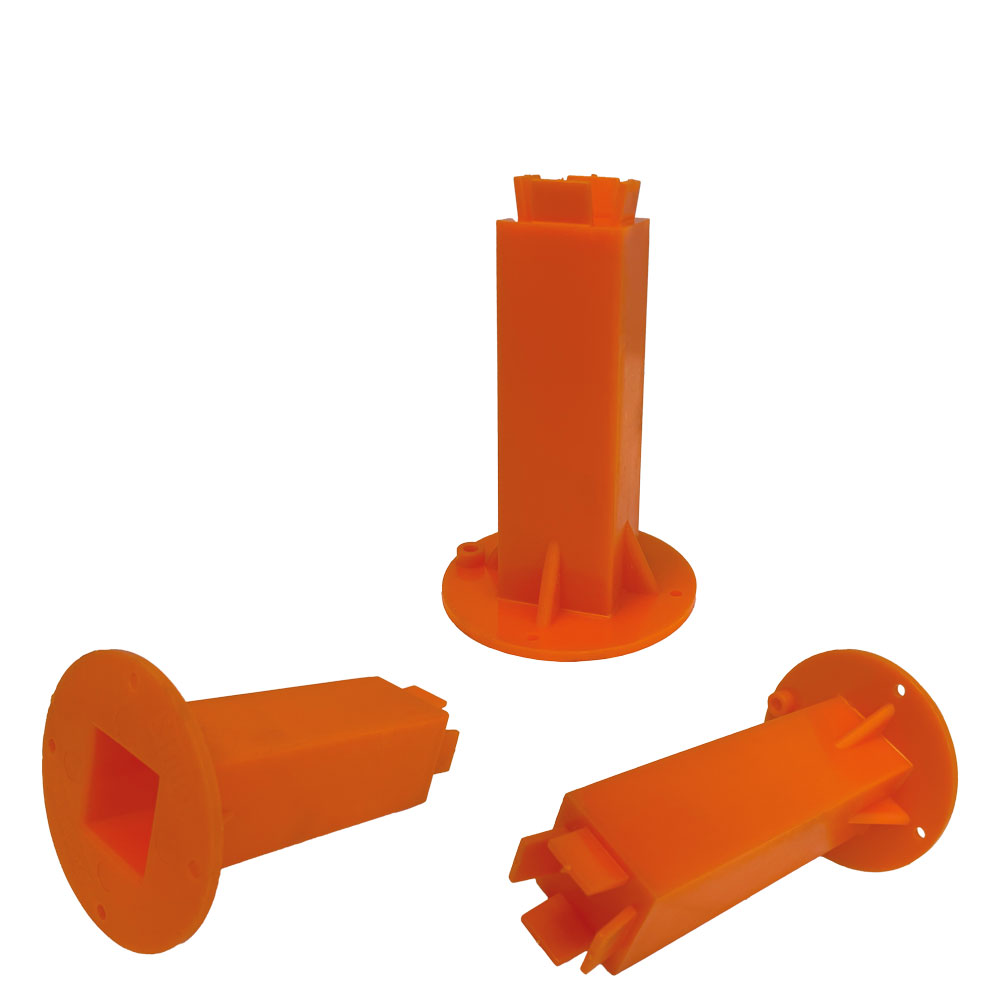

Rüsthülse für Rüstschuh Typ 3 - 26/26/100 mm
Rüsthülse für Rüstschuh Typ 3 - 26/26/100 mm

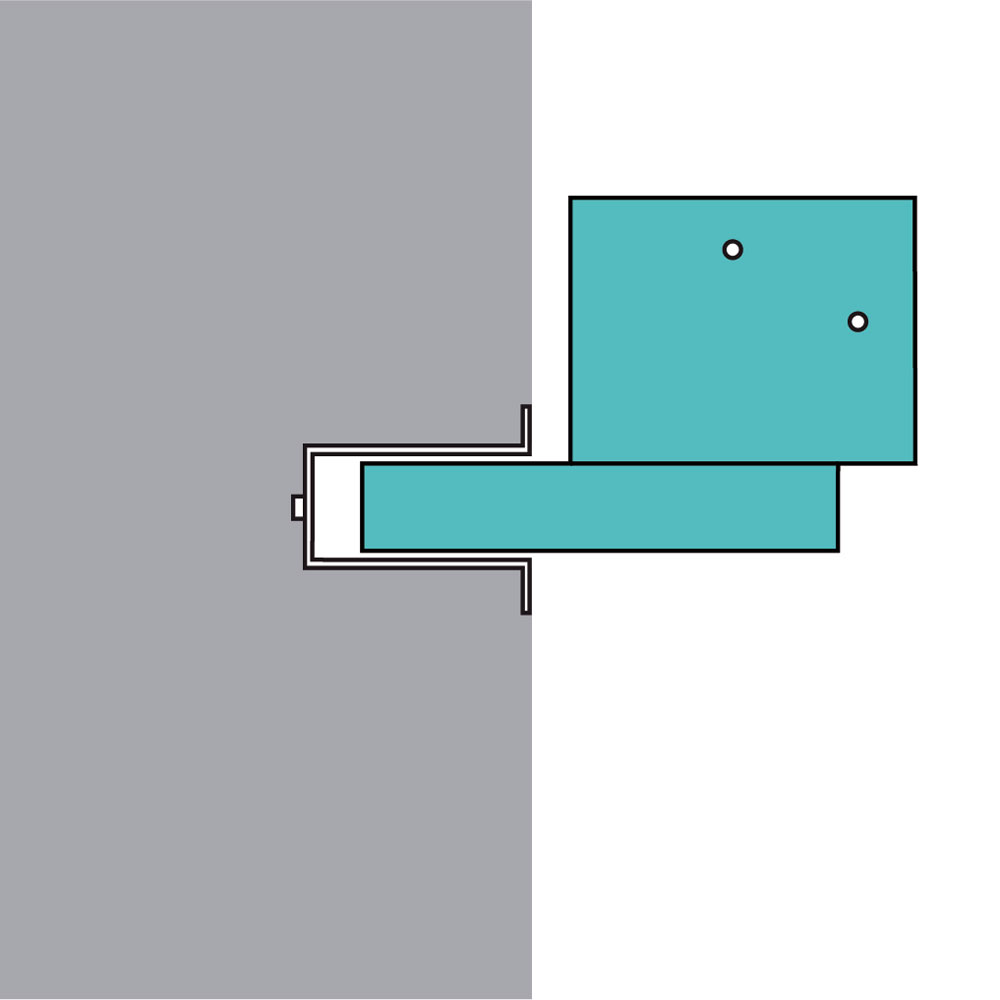

Rüstschuh Typ 1/Typ 3 mit Rüsthülse

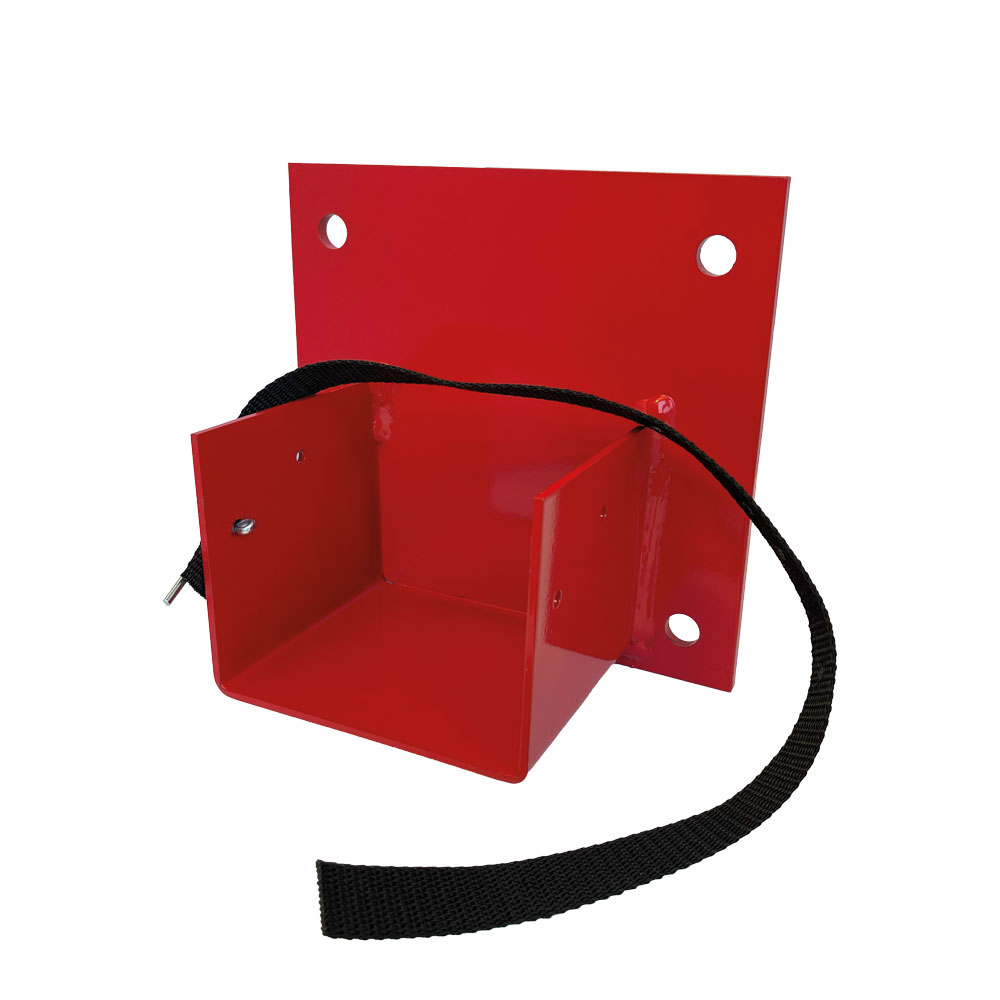

Rüstschuh Typ 2 - 190 x 180 x 6 mm, zum Anschrauben an Mauer- oder Betonschächte

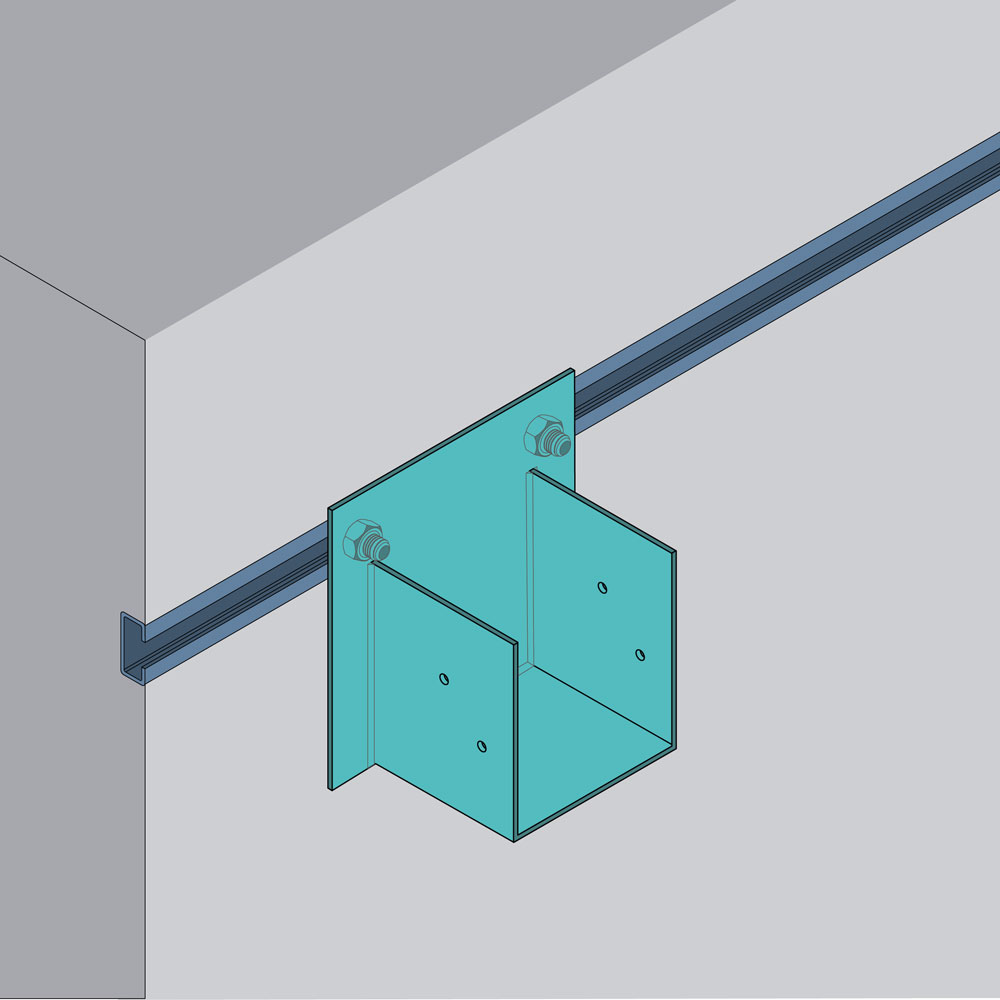

Rüstschuh Typ 2 an Ankerschiene
- Rüstschuhe sind wiederverwendbar
- Rüstschuh Typ 1 und 3 zum Einstecken in die einbetonierte Rüsthülse
- Rüstschuh Typ 2 zum Anschrauben an die einbetonierte Ankerschiene
- Laststufe Typ 1: 7,0 kN, Typ 2 und Typ 3: 4,0 kN
- Kantholzbreite 100 mm für Typ 1, 2 und 3
- Alternative Ausführungen auf Anfrage
Hinweis
Der Rüstschuh ist immer vollständig in die Hülse einzustecken, so dass der Schuh direkt an der Betonwand anliegt. Kanthölzer an den Kopfenden gegen die Schachtwand verkeilen. Die Mindestauflagertiefe auf dem Schuh darf dabei 80 mm nicht unterschreiten. Kanthölzer durch Annageln oder andere geeignete Maßnahmen gegen Verschieben und Kippen sichern. Es dürfen nur vertikale statische Lasten eingeleitet werden. Es dürfen keine Horizontallasten (weder längs noch quer) oder Ausmitten auftreten. Weitere Hinweise der Aufbau- und Verwendungsanleitung sind zu berücksichtigen!
Rüstschuh
| Bezeichnung | Laststufe | Befestigung | Kantholzbreite | Art.-Nr. |
|---|---|---|---|---|
Rüstschuh Typ 3 - 25 x 25, Stecktiefe = 95 mm, 4 kN, grundiert, mit Klemmband, zum Einstecken | 4,0 kN | Einstecken | 100 mm | 596003 |
Rüstschuh Typ 1 - 30 x 30, Stecktiefe = 95 mm, 7,0 kN, grundiert, mit Klemmband, zum Einstecken | 7,0 kN | Einstecken | 100 mm | 596004 |
Rüstschuh Typ 2 - 190 x 180 x 6 mm, 4,0 kN, zum Anschrauben an Mauer- oder Betonschächte | 4,0 kN | Anschrauben | 100 mm | 596005 |
Rüsthülse
| Bezeichnung | Art.-Nr. |
|---|---|
Rüsthülse Typ 1 - 31/31/100, Kunststoff zum Annageln, Farbe gelb | 596012 |
Rüsthülse Typ 3 - 26/26/100, Kunststoff zum Annageln, Farbe orange | 596013 |
