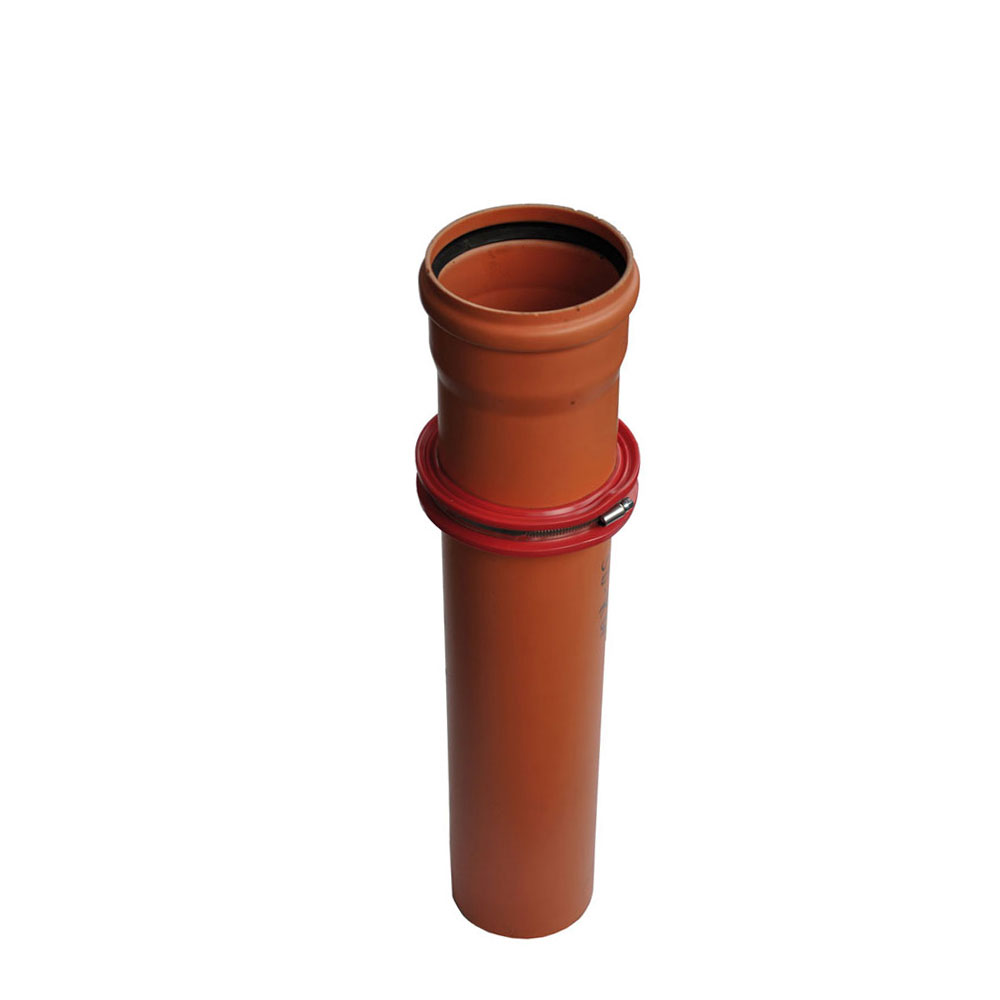

Sohlplattendurchführung ELMCO – SD-KG

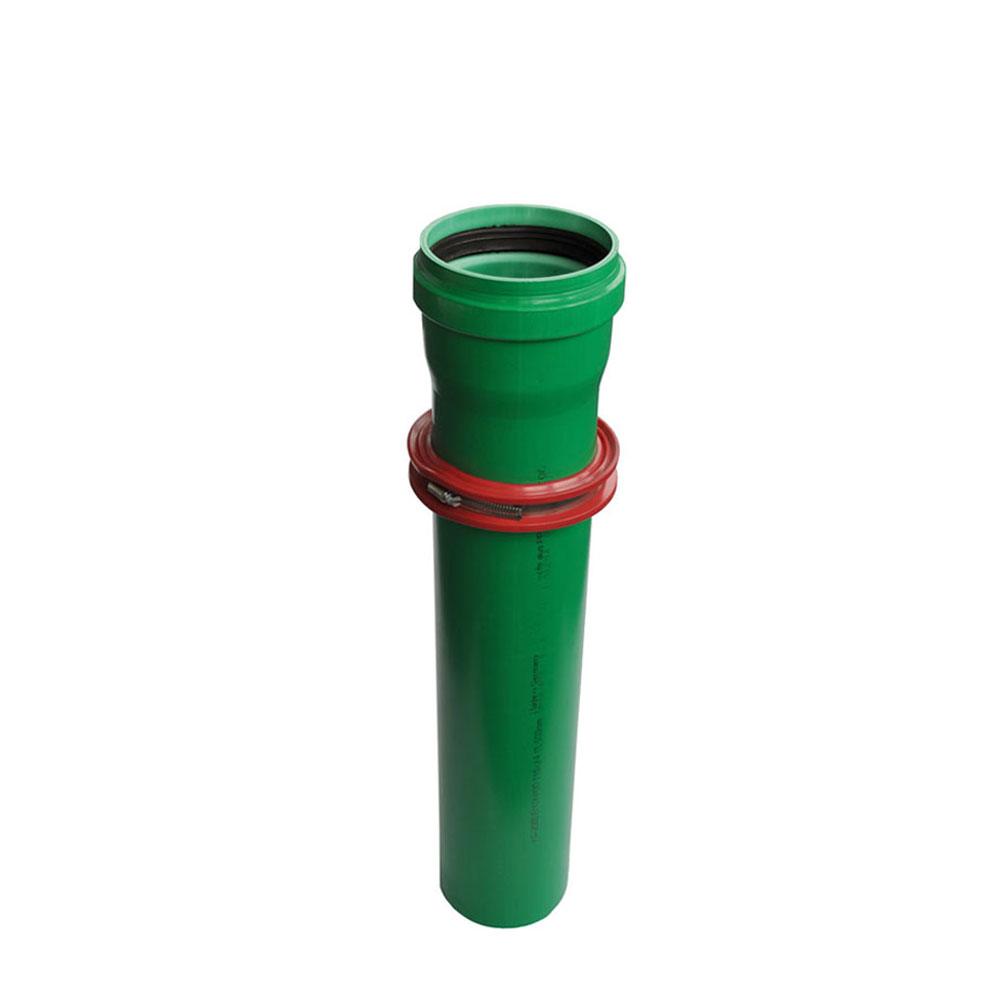

Sohlplattendurchführung ELMCO – SD-KG 2000 (druckwasserdicht)

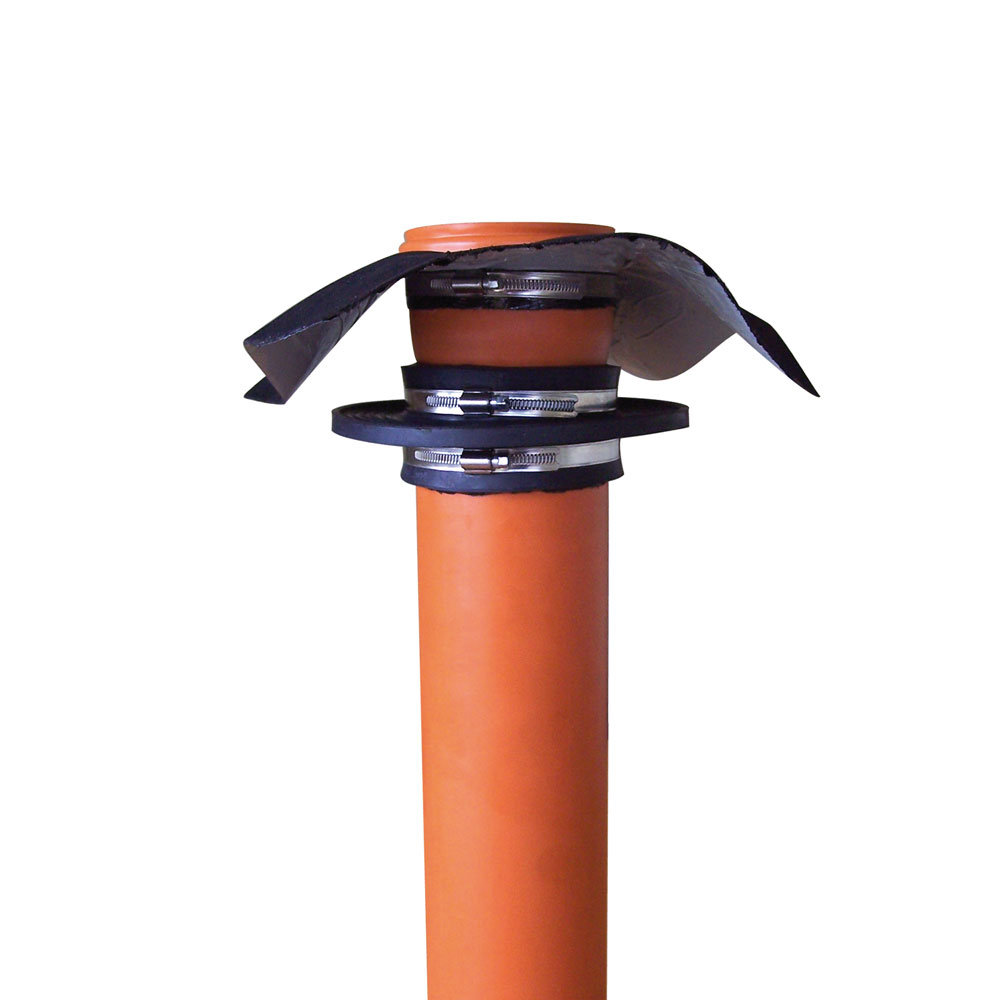

Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch (druckwasserdicht)

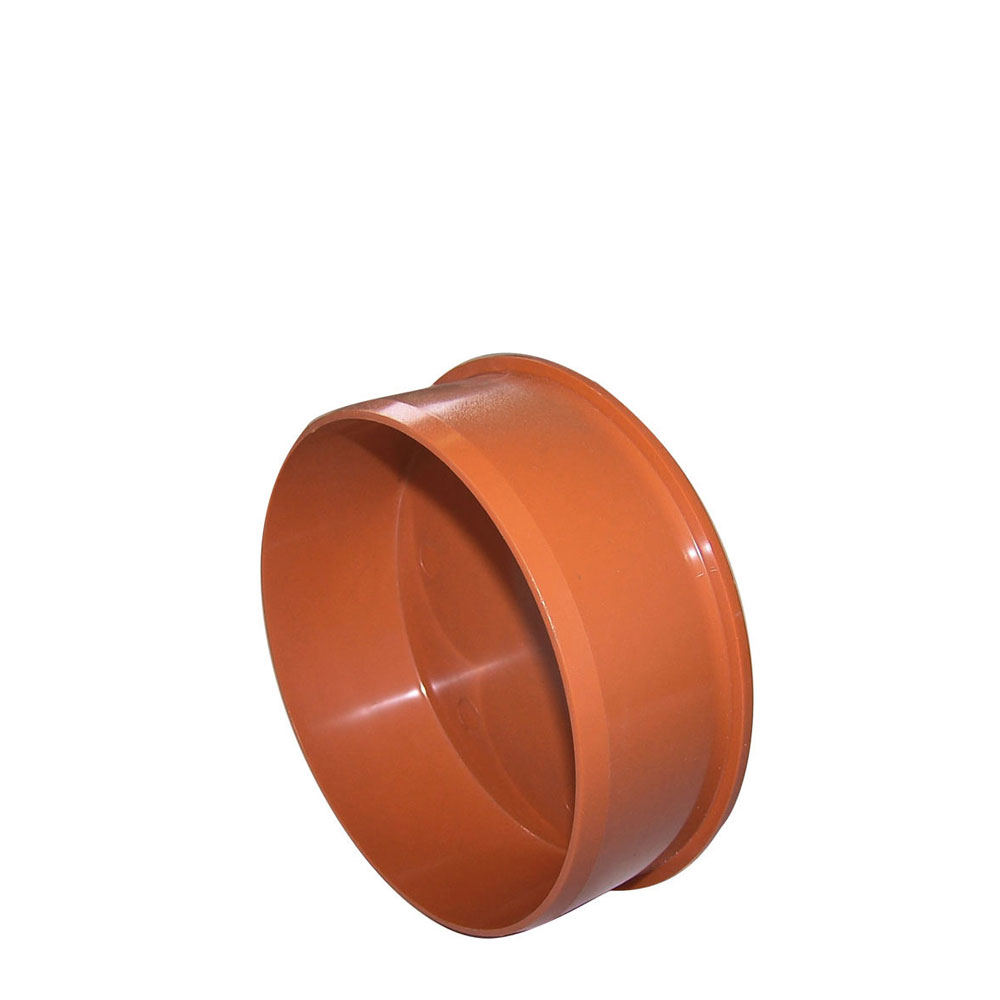

Zubehör: KG-Deckel für den temporären Verschluss der Sohlplattendurchführung ELMCO – SD
- Für drückendes und nichtdrückendes Wasser bis 4,0 bar (Prüfbericht PB 5.1/14-528-3 für KG-Rohr in Verbindung mit Mauerkragen)
- KG-Rohr mit Mauerkragen auf TPE-Basis und einseitiger Muffe
- Lieferbar in DN 100 bis 200, Länge 500 mm
- Zuschnitt bauseits mit Flex oder Säge
- Der Mauerkragen am ELMCO – SD-KG sollte im Verhältnis zur Stärke der Sohlplatte mittig platziert werden
- KG-Deckel für den temporären Verschluss bitte separat bestellen
- Der Folienflansch ist mit Heißluft (max. 600 °C) auf die Sohlplattenabdichtung aufzuschweißen
Sohlplattendurchführung ELMCO – SD-KG
Bezeichnung |
Länge |
DN |
Art.-Nr. |
|---|---|---|---|
Sohlplattendurchführung ELMCO – SD-KG | 500 | 100 | 353210 |
Sohlplattendurchführung ELMCO – SD-KG | 500 | 125 | 353212 |
Sohlplattendurchführung ELMCO – SD-KG | 500 | 150 | 353215 |
Sohlplattendurchführung ELMCO – SD-KG | 500 | 200 | 353220 |
Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch
Bezeichnung |
Länge |
DN |
Art.-Nr. |
|---|---|---|---|
Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch | 500 | 100 | 353250 |
Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch | 500 | 125 | 353252 |
Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch | 500 | 150 | 353255 |
Sohlplattendurchführung ELMCO – SD-KG mit Folienflansch | 500 | 200 | 353260 |
Sohlplattendurchführung ELMCO – SD-KG 2000
Bezeichnung |
Länge |
DN |
Art.-Nr. |
|---|---|---|---|
Sohlplattendurchführung ELMCO – SD-KG 2000 | 500 | 100 | 353510 |
Sohlplattendurchführung ELMCO – SD-KG 2000 | 500 | 125 | 353512 |
Sohlplattendurchführung ELMCO – SD-KG 2000 | 500 | 150 | 353515 |
Sohlplattendurchführung ELMCO – SD-KG 2000 | 500 | 200 | 353520 |
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch
Bezeichnung |
Länge |
DN |
Art.-Nr. |
|---|---|---|---|
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch | 500 | 100 | 353550 |
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch | 500 | 125 | 353552 |
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch | 500 | 150 | 353555 |
Sohlplattendurchführung ELMCO – SD-KG 2000 mit Folienflansch | 500 | 200 | 353560 |
